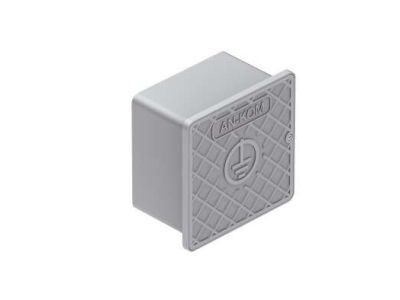

Skrzynka probiercza na elewację 150x150x100mm Typu AN-60A/S | G645516 An-kom

Opis i Kluczowe Cechy

Skrzynka probiercza typu AN-60A/S od renomowanego producenta AN-KOM to profesjonalne rozwiązanie dedykowane do zabezpieczania złączy kontrolnych w instalacjach odgromowych. Obudowa o wymiarach zewnętrznych 150x150x100 mm została zaprojektowana z myślą o montażu natynkowym na elewacjach budynków, gdzie kluczowa jest trwałość i odporność na zmienne warunki atmosferyczne. Wykonanie z wysokiej jakości tworzywa sztucznego gwarantuje brak korozji oraz wysoką wytrzymałość mechaniczną, co jest niezbędne w przypadku systemów ochrony odgromowej eksponowanych na zewnątrz obiektów.

• Wymiary gabarytowe: Szerokość 150 mm, wysokość 150 mm oraz głębokość 100 mm pozwalają na swobodne umieszczenie zacisku probierczego i wygodne prowadzenie przewodów odprowadzających.
• Konstrukcja elewacyjna: Specjalnie wyprofilowana obudowa ułatwia montaż na gotowych elewacjach, zapewniając estetyczny wygląd i szczelność.
• Ochrona złącza: Skrzynka skutecznie izoluje punkt pomiarowy przed bezpośrednim działaniem opadów oraz zanieczyszczeń, co przekłada się na stabilność parametrów rezystancji uziomu w czasie.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi systemów ochrony odgromowej (LPS). Skrzynka spełnia wymagania normy PN-EN 62561, co potwierdza jej przydatność do stosowania w profesjonalnych instalacjach odgromowych. Materiały użyte do produkcji charakteryzują się odpornością na promieniowanie UV, co zapobiega kruszeniu i odbarwianiu się elementu pod wpływem światła słonecznego, zgodnie z wytycznymi dla osprzętu elektroinstalacyjnego zewnętrznego.

Zastosowanie

Skrzynka probiercza AN-60A/S znajduje szerokie zastosowanie w budownictwie mieszkaniowym, przemysłowym oraz użyteczności publicznej. Jest kluczowym elementem instalacji odgromowej, służącym do osłony miejsca połączenia przewodu odprowadzającego z przewodem uziemiającym (zacisku probierczego). Dzięki swojej konstrukcji umożliwia szybki i bezproblemowy dostęp do złącza w celu wykonania okresowych pomiarów rezystancji uziemienia oraz sprawdzenia ciągłości galwanicznej przewodów bez konieczności ingerencji w strukturę elewacji budynku.

Wskazówki Montażowe

Montaż skrzynki powinien odbywać się na pionowej ścianie budynku, najlepiej w miejscu łatwo dostępnym dla personelu technicznego wykonującego pomiary. Poniżej znajdują się kluczowe zalecenia instalacyjne:

• Przygotowanie podłoża: Przed montażem należy upewnić się, że elewacja jest stabilna. Skrzynkę mocuje się za pomocą odpowiednio dobranych kołków rozporowych, dopasowanych do rodzaju materiału ściennego (beton, cegła, termoizolacja).
• Wprowadzenie przewodów: Przewody odgromowe należy wprowadzić do wnętrza skrzynki w sposób zapewniający zachowanie odpowiednich promieni gięcia, co zapobiega uszkodzeniom mechanicznym drutu lub bednarki.
• Uszczelnienie: Zaleca się stosowanie mas uszczelniających na styku obudowy z elewacją, aby zapobiec podciekaniu wody pod warstwę izolacji termicznej budynku.

FAQ

• Czy skrzynka nadaje się do montażu w ociepleniu? Model AN-60A/S jest typem skrzynki natynkowej (elewacyjnej). W przypadku montażu wewnątrz grubych warstw styropianu zaleca się stosowanie skrzynek podtynkowych, jednak ten model idealnie sprawdza się jako wykończenie instalacji na gotowej elewacji.
• Z jakiego materiału wykonana jest obudowa? Obudowa wykonana jest z wysokiej jakości polimeru odpornego na uderzenia oraz promieniowanie UV, co gwarantuje wieloletnią eksploatację bez utraty właściwości technicznych.
• Czy wewnątrz znajduje się zacisk probierczy? Skrzynka stanowi obudowę ochronną. Zacisk probierczy należy dobrać oddzielnie, zależnie od rodzaju stosowanych przewodów (drut/bednarka).
