Skrzynka do wyłączników instalacyjnych 3x15 miejsc AE/I44E | 004985 Eaton

Alternatywny kod produktu: AE/I44E

Opis i Kluczowe Cechy

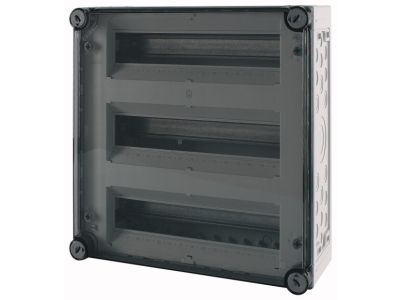

Skrzynka do wyłączników instalacyjnych (symbol 004985) wykonana z polikarbonu o podwyższonej odporności na uderzenia, zapewniająca trwałość i ochronę w trudnych warunkach eksploatacji. Stopień ochrony IP65 gwarantuje szczelność przed pyłem i strugami wody, co pozwala na montaż w miejscach narażonych na wilgoć i zabrudzenia. Wyposażona w przezroczystą, przydymioną pokrywę z zatrzaskami szybkiego zwalniania oraz przezroczyste przydymione drzwiczki, umożliwiające operatorowi łatwy dostęp do zamontowanych urządzeń bez konieczności demontażu całej obudowy. Skrzynka oferuje 45 jednostek przestrzennych (3x15 miejsc), co odpowiada trzem rzędom na wyłączniki instalacyjne o rozmiarze ramki 1 zgodne z normą DIN 43880.

• Materiał polikarbonowy: wysoka odporność na uderzenia i czynniki atmosferyczne – obudowa zachowuje integralność mechaniczną nawet w trudnych warunkach środowiskowych.
• Stopień ochrony IP65: całkowita ochrona przed pyłem i odporność na strugi wody – skrzynka nadaje się do instalacji zewnętrznych, w halach produkcyjnych i pomieszczeniach wilgotnych.
• 45 jednostek przestrzennych (3x15 miejsc): duża pojemność na wyłączniki instalacyjne, styczniki i aparaturę modułową – umożliwia rozbudowę instalacji bez konieczności stosowania dodatkowych skrzynek.
• Przezroczysta, przydymiona pokrywa i drzwiczki: zatrzaski szybkiego zwalniania ułatwiają codzienną obsługę, a jednocześnie umożliwiają kontrolę stanu urządzeń bez otwierania – oszczędność czasu podczas przeglądów.
• Zaciski N (4x(6-35) mm² + 20x(1-4) mm²) oraz szyny montażowe: kompletne wyposażenie ułatwiające podłączenie przewodów neutralnych i zatrzaskowe mocowanie aparatury – skraca czas montażu i minimalizuje ryzyko błędów.

Zgodność z Normami

Skrzynka została zaprojektowana zgodnie z normą DIN 43880 dla urządzeń o rozmiarze ramki 1. Posiada certyfikat CE potwierdzający zgodność z wymogami Unii Europejskiej. Wykonanie z materiałów odpornych na uderzenia oraz stopień ochrony IP65 spełniają standardy branżowe dla rozdzielnic instalacyjnych w obiektach przemysłowych i komercyjnych.

Zastosowanie

Skrzynka do wyłączników instalacyjnych znajduje zastosowanie wszędzie tam, gdzie wymagana jest szczelna, odporna na uderzenia obudowa z możliwością łatwego dostępu do zamontowanej aparatury. Sprawdzi się w instalacjach wymagających dużej liczby modułów oraz w środowiskach o podwyższonej wilgotności i zapyleniu.

• Rozdzielnice główne i podrozdzielnice w budynkach przemysłowych, magazynach i halach produkcyjnych – IP65 chroni przed pyłem i wilgocią.
• Zewnętrzne instalacje oświetleniowe i sterownicze (np. na elewacjach, parkingach, terenach otwartych) – obudowa odporna na warunki atmosferyczne.
• Punkty dystrybucji zasilania w obiektach użyteczności publicznej (szkoły, biura, szpitale) – łatwy dostęp do wyłączników i możliwość zaplombowania pokrywy.
• Centralne sterowanie oświetleniem, ogrzewaniem lub wentylacją – 45 jednostek przestrzennych pozwala na zabudowę styczników, przekaźników i modułów automatyki.

Wskazówki Montażowe

Skrzynka przeznaczona jest do montażu na ścianie za pomocą dołączonych pasków mocujących. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Montaż i podłączenie mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP.

Urządzenia modułowe należy mocować na szynach montażowych TH35 (zgodnie z DIN EN 60715) wewnątrz skrzynki – zatrzaskowe osadzenie zapewnia stabilność. Przekrój przewodów dobierz do prądu obciążenia; dla zacisków N maksymalny przekrój to 35 mm² (4 sztuki) oraz 4 mm² (20 sztuk). Wykorzystaj zaślepki do niewykorzystanych miejsc montażowych, aby zachować stopień ochrony IP65. Po zakończeniu montażu dokręć wszystkie zaciski zgodnie z wartościami momentu podanymi w dokumentacji technicznej producenta. Pokrywę skrzynki można zaplombować – wykorzystaj do tego zamki w pokrywie.

FAQ

• Jaką pojemność modułową ma skrzynka 004985? Skrzynka oferuje 45 jednostek przestrzennych (3 rzędy po 15 modułów) dla urządzeń o rozmiarze ramki 1 zgodnych z DIN 43880.
• Czy skrzynka jest odporna na warunki zewnętrzne? Tak, stopień ochrony IP65 zapewnia szczelność przed pyłem i strugami wody. Obudowa z polikarbonu jest dodatkowo odporna na uderzenia, co umożliwia stosowanie na zewnątrz budynków.
• Czy pokrywę można zabezpieczyć przed niepowołanym dostępem? Tak, skrzynka wyposażona jest w zamki umożliwiające zaplombowanie pokrywy. Dodatkowo przezroczysta, przydymiona pokrywa pozwala na kontrolę wzrokową bez otwierania.
