Skrzynka do wyłączeń instalacyjnych 3X9 AE/I43E | 000239 Eaton

Alternatywny kod produktu: AE/I43E

Opis i Kluczowe Cechy

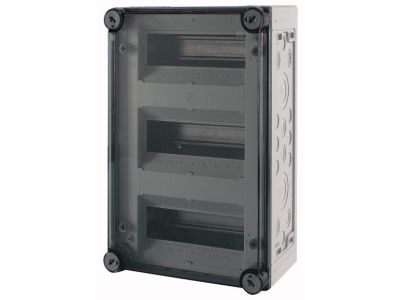

Skrzynka do wyłączeń instalacyjnych AE/I43E (symbol 000239) to obudowa z poliwęglanu (PC) o stopniu ochrony IP65, przeznaczona do montażu aparatury modułowej. Wyposażona w 27 jednostek modułowych (3x9), przezroczystą pokrywę z uchwytami, wytłoczenia metryczne we wszystkich ścianach bocznych oraz zintegrowane szyny PE/N i paski zamykające, zapewnia wygodną i bezpieczną instalację w trudnych warunkach środowiskowych.

• Stopień ochrony IP65: Pyłoszczelność oraz ochrona przed strumieniami wody gwarantuje niezawodne działanie w pomieszczeniach wilgotnych, na zewnątrz i w środowiskach przemysłowych.
• Materiał – poliwęglan (PC): Wysoka odporność mechaniczna na uderzenia oraz doskonałe właściwości izolacyjne elektrycznie – bezpieczeństwo obsługi i trwałość konstrukcji.
• 27 jednostek modułowych (3x9) zgodnych z DIN 43880: Umożliwia montaż standardowej aparatury modułowej (wyłączniki, styczniki, przyciski) w układzie trzyrzędowym, oszczędzając miejsce w rozdzielnicy.
• Wytłoczenia metryczne we wszystkich ścianach bocznych: Ułatwiają szybkie, beznarzędziowe wprowadzanie dławnic i korytek kablowych, dopasowując obudowę do konkretnej trasy kablowej.
• Plombowana pokrywa przezroczysta z uchwytami: Umożliwia wizualną kontrolę stanu aparatury bez otwierania, a możliwość zaplombowania zapobiega nieautoryzowanemu dostępowi – zgodność z wymogami bezpieczeństwa.
• Zaciski PE/N: 4 zaciski PE o przekroju 6-35 mm² oraz 20 zacisków N o przekroju 1-4 mm² ułatwiają rozdział przewodów ochronnych i neutralnych bez dodatkowych listew.

Zgodność z Normami

Obudowa została zaprojektowana zgodnie z normą DIN 43880 dla wymiarów urządzeń modułowych oraz spełnia wymagania stopnia ochrony IP65. Produkt posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami europejskimi.

Zastosowanie

Skrzynka AE/I43E dedykowana jest do instalacji, w których konieczne jest zabezpieczenie aparatury modułowej przed wilgocią, pyłem i przypadkowym dostępem. Sprawdza się zarówno w obiektach przemysłowych, jak i komercyjnych oraz mieszkaniowych.

• Instalacje w halami produkcyjnymi, magazynami i warsztatami – ochrona przed pyłem i wilgocią.
• Rozdzielnice w obiektach użyteczności publicznej (szkoły, biura, szpitale) – łatwy montaż i wizualna kontrola.
• Instalacje zewnętrzne (np. w wiatach, na elewacjach) – odporność na warunki atmosferyczne (IP65).
• Systemy sterowania i automatyki budynkowej – miejsce na styczniki, przekaźniki, kontrolery w konfiguracji 27 modułów.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie. Obudowę mocować na ścianie za pomocą dostarczonych łączników do uchwytu ściennego. Kable wprowadzać przez wytłoczenia metryczne, stosując dławnice o odpowiednim gwincie (M20, M25 itp.). Urządzenia modułowe montować na szynach nośnych (zgodnie z DIN 43880). Przekroje przewodów do zacisków PE/N dobrać do prądu obwodu (PE: 6-35 mm², N: 1-4 mm²). Pokrywę zamykać uchwytami, a w razie potrzeby zaplombować. Moment dokręcania zacisków – stosować się do dokumentacji producenta.

FAQ

• Czy skrzynka ma oddzielne drzwi zewnętrzne? Nie, wersja AE/I43E posiada wyłącznie przezroczystą pokrywę z uchwytami (brak drzwi). Drzwi przezroczyste dostępne są w innych wariantach.
• Jaki stopień ochrony zapewnia obudowa? Skrzynka posiada stopień ochrony IP65 – jest pyłoszczelna i odporna na strumienie wody, co pozwala na stosowanie jej w miejscach narażonych na wilgoć i kurz.
• Czy można zaplombować pokrywę? Tak, pokrywa wyposażona jest w plombowane zamknięcia, co umożliwia zabezpieczenie przed nieautoryzowanym dostępem (np. w instalacjach wymagających nadzoru).
