SITOR rozłącznik bezpiecznikowy 22x 58, do 100A, 690V AC | 3NC2291 Siemens

Alternatywny kod produktu: 3NC2291

Opis i Kluczowe Cechy

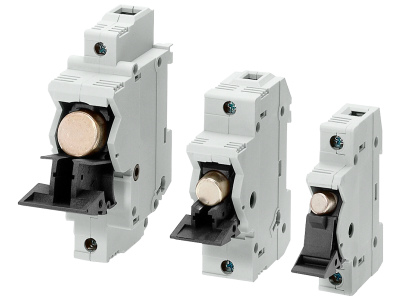

Rozłącznik bezpiecznikowy Siemens SITOR 3NC2291 przeznaczony jest do wkładek bezpiecznikowych o wymiarach 22x58 mm. Urządzenie umożliwia bezpieczne odłączanie i zabezpieczanie obwodów o prądzie do 100 A i napięciu 690 V AC – parametry te gwarantują pewną pracę w obwodach o znacznym obciążeniu, redukując ryzyko przeciążeń i zwarć. Rozłącznik współpracuje z systemem ochrony półprzewodników SITOR, zapewniając kompleksową ochronę instalacji.

• Prąd znamionowy do 100 A: Umożliwia bezpieczne zasilanie i odłączanie odbiorników o dużym poborze mocy, np. w układach napędowych i UPS.
• Napięcie znamionowe 690 V AC: Zapewnia izolację odpowiednią dla instalacji przemysłowych i niskonapięciowych rozdzielnic.
• Wkładki bezpiecznikowe 22x58 mm: Standardowy rozmiar wkładek, szeroko dostępny i kompatybilny z wieloma typami bezpieczników cylindrycznych.
• Konstrukcja rozłącznika bezpiecznikowego: Łączy funkcję odłącznika izolacyjnego z zabezpieczeniem bezpiecznikowym, co upraszcza montaż i zwiększa bezpieczeństwo obsługi.
• System SITOR firmy Siemens: Sprawdzona jakość i kompatybilność z pozostałymi elementami systemu SENTRON – gwarancja niezawodnej ochrony personelu i urządzeń.

Zgodność z Normami

Rozłącznik bezpiecznikowy jest zaprojektowany zgodnie z europejskimi normami oraz standardami DIN. Posiada certyfikację CE, co potwierdza zgodność z wymaganiami bezpieczeństwa i kompatybilności elektromagnetycznej. Dopuszczenia według IEC oraz UL (w zależności od wariantu) umożliwiają stosowanie w instalacjach na całym świecie.

Zastosowanie

Rozłącznik bezpiecznikowy Siemens SITOR 3NC2291 znajduje zastosowanie w obwodach wymagających niezawodnego odłączania i ochrony przed zwarciem. Idealnie sprawdza się w systemach przemysłowych i komercyjnych.

• Ochrona i odłączanie obwodów wejściowych przetwornic częstotliwości.
• Zabezpieczenie obwodu pośredniego DC w układach UPS i napędach.
• Stosowanie w rozdzielnicach głównych i podrozdzielniach – jako zabezpieczenie przed przeciążeniem i zwarciem.
• Zastosowania w układach łagodnego rozruchu silników i sterownikach półprzewodnikowych.

Wskazówki Montażowe

Montaż rozłącznika bezpiecznikowego powinien być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest pozbawiony zasilania. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) – należy stosować odpowiednie siły docisku zgodnie z dokumentacją producenta. Przekrój przewodów dobierać do prądu znamionowego i wymogów instalacji. Momenty dokręcania śrub należy sprawdzić w karcie katalogowej – zbyt słabe lub zbyt mocne dokręcenie może wpłynąć na trwałość połączeń.

FAQ

• Jakie wkładki bezpiecznikowe pasują do rozłącznika 3NC2291? Rozłącznik jest przystosowany do wkładek cylindrycznych o wymiarach 22x58 mm (rozmiar „00” lub „2”). Należy dobierać wkładki o prądzie i charakterystyce odpowiedniej dla zabezpieczanego obwodu.
• Czy rozłącznik może być używany jako wyłącznik główny? Tak, konstrukcja rozłącznika bezpiecznikowego umożliwia odłączanie obciążonego prądu znamionowego. Stanowi on również urządzenie rozłączające (izolację) pod warunkiem stosowania odpowiednich wkładek bezpiecznikowych.
• Jaki jest stopień ochrony rozłącznika? W danych katalogowych producenta nie podano konkretnego stopnia IP. W typowych warunkach pracy w rozdzielnicy (w suchym wnętrzu) przyjmuje się ochronę przed dotknięciem IP20 – dla dokładnych danych należy sprawdzić oryginalną dokumentację.
