Wkładka bezpiecznika cylindrycznego SITOR, 22x58 mm, 50 A, gR, Un AC: 690 V, Un DC: 250 V | 3NC2250-0MK Siemens

Alternatywny kod produktu: 3NC22500MK

Opis i Kluczowe Cechy

Wkładka bezpiecznika cylindrycznego SITOR firmy Siemens, symbol 3NC2250-0MK, przeznaczona do ochrony półprzewodników mocy. Posiada prąd znamionowy 50 A oraz napięcie znamionowe AC 690 V i DC 250 V, co pozwala na bezpieczne zabezpieczenie obwodów w aplikacjach przemysłowych. Wymiary 22x58 mm zapewniają kompatybilność z dedykowanymi podstawkami i rozłącznikami.

• Prąd znamionowy 50 A: Skuteczna ochrona przed zwarciem w obwodach o znacznym obciążeniu, minimalizująca ryzyko uszkodzenia półprzewodników.
• Napięcie AC 690 V / DC 250 V: Możliwość stosowania w instalacjach o podwyższonym napięciu przemiennym oraz w obwodach prądu stałego, np. w pośrednich obwodach DC przetwornic częstotliwości.
• Charakterystyka gR (superszybka): Gwarantuje bardzo szybkie wyłączenie w razie zwarcia, chroniąc wrażliwe półprzewodniki mocy przed przepływem prądu zwarciowego.

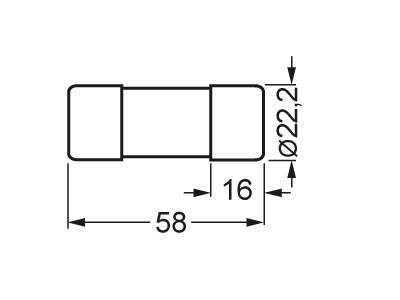

• Wymiary 22x58 mm: Standardowy rozmiar wkładki cylindrycznej, umożliwiający łatwy montaż w odpowiednich podstawkach bezpiecznikowych i rozłącznikach.
• Wysoka jakość Siemens: Pewność działania i powtarzalność charakterystyki, co przekłada się na niezawodną ochronę instalacji.

Zgodność z Normami

Bezpiecznik SITOR 3NC2250-0MK został zaprojektowany i wyprodukowany zgodnie z międzynarodowymi i europejskimi normami dla bezpieczników ochrony półprzewodników o charakterystyce gR. Posiada certyfikat CE potwierdzający zgodność z wymogami Unii Europejskiej. W zależności od wersji produkt może uzyskać również dopuszczenia UL i CCC, umożliwiające stosowanie na rynkach globalnych.

Zastosowanie

Wkładka bezpiecznika SITOR 3NC2250-0MK znajduje zastosowanie wszędzie tam, gdzie wymagana jest szybka i selektywna ochrona półprzewodników mocy przed skutkami zwarć.

• Ochrona wejściowych obwodów AC w przetwornicach częstotliwości i układach łagodnego rozruchu silników.
• Zabezpieczenie pośrednich obwodów DC w napędach i zasilaczach impulsowych.
• Stosowanie w urządzeniach UPS oraz systemach bezprzerwowego zasilania.
• Ochrona półprzewodników w prostownikach, falownikach i innych przekształtnikach energoelektronicznych.

Wskazówki Montażowe

Montaż i wymiana wkładki bezpiecznika powinny być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest pozbawiony potencjału elektrycznego. Wkładkę montuje się w dedykowanej podstawce bezpiecznikowej (np. typu NH) lub rozłączniku izolacyjnym zgodnie z instrukcją producenta. Należy stosować przewody o przekroju dobranym do prądu znamionowego 50 A oraz zachować zalecany moment dokręcania zacisków podany w dokumentacji technicznej.

FAQ

• Jaka jest charakterystyka czasowo-prądowa tego bezpiecznika? Wkładka posiada charakterystykę gR, co oznacza superszybkie wyłączanie przeznaczone do ochrony półprzewodników. Działa szybciej niż standardowe bezpieczniki NH, minimalizując energię przepływającą przez zabezpieczane elementy.
• Czy mogę stosować ten bezpiecznik w obwodach prądu stałego? Tak, napięcie znamionowe DC wynosi 250 V, dlatego nadaje się do ochrony obwodów DC, np. szyny DC w przetwornicach częstotliwości.
• Jakie są wymiary wkładki? Wkładka ma standardowy wymiar 22x58 mm, pasuje do większości podstaw bezpiecznikowych i rozłączników przystosowanych do tego rozmiaru.
