Wkładka bezpiecznika cylindrycznego SITOR, 22x58 mm, 40 A, gR, Un AC: 690 V, Un DC: 440 V | 3NC2240-0MK Siemens

Alternatywny kod produktu: 3NC22400MK

Opis i Kluczowe Cechy

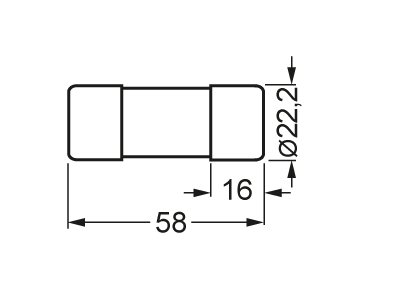

Wkładka bezpiecznika cylindrycznego SITOR firmy Siemens (symbol 3NC2240-0MK) to specjalistyczny element ochrony półprzewodników mocy w instalacjach energoelektronicznych. O wymiarach 22×58 mm i prądzie znamionowym 40 A, zapewnia superszybkie wyłączanie w razie zwarcia, chroniąc wrażliwe układy tyrystorowe, tranzystory IGBT i diody mocy. Napięcie znamionowe wynosi 690 V AC oraz 440 V DC, co umożliwia stosowanie zarówno w obwodach przemiennego, jak i stałego napięcia.

• Prąd znamionowy 40 A: Gwarantuje bezpieczną pracę w obwodach o średnim obciążeniu, zapewniając selektywność i pewność wyłączenia w razie przeciążenia lub zwarcia.
• Charakterystyka gR (superszybka): Całka Joule’a I²t jest znacząco niższa niż w konwencjonalnych bezpiecznikach NH, co chroni półprzewodniki mocy przed uszkodzeniem termicznym podczas zwarć.
• Napięcie znamionowe 690 V AC / 440 V DC: Umożliwia zastosowanie w typowych układach przemysłowych (sieci trójfazowe 400V) oraz w obwodach pośrednich DC przetwornic częstotliwości i zasilaczy UPS.
• Dopuszczenia IEC i UL (oraz CCC dla wybranych wariantów): Produkt dopuszczony do stosowania na całym świecie – spełnia wymagania norm międzynarodowych i północnoamerykańskich.
• Jakość Siemens SENTRON: Wysoka powtarzalność charakterystyki wyłączania i wierność parametrów gwarantują niezawodną ochronę w całym okresie eksploatacji.

Zgodność z Normami

Wkładka bezpiecznikowa SITOR 3NC2240-0MK została zaprojektowana zgodnie z wymaganiami norm IEC oraz UL. Posiada certyfikat CE potwierdzający zgodność z dyrektywami Unii Europejskiej, a dla wybranych wariantów także dopuszczenie CCC (Chiny). Konkretne numery norm (np. IEC 60269-4) nie zostały podane w źródle, dlatego zaleca się weryfikację w dokumentacji technicznej producenta.

Zastosowanie

Wkładki SITOR są dedykowane do ochrony półprzewodników mocy w układach energoelektronicznych, gdzie wymagana jest bardzo szybka reakcja na zwarcie. Sprawdzają się w następujących scenariuszach:

• Przetwornice częstotliwości – ochrona obwodu wejściowego (AC) oraz obwodu pośredniego DC (440 V) przed zwarciem modułów IGBT.
• Zasilacze UPS i układy łagodnego rozruchu silników – zabezpieczanie tyrystorów i diod mocy w obwodach napięcia stałego i przemiennego.
• Instalacje z napędami elektrycznymi – ochrona prostowników i falowników w układach sterowania silnikami.
• Obwody pomocnicze w rozdzielnicach przemysłowych – selektywne zabezpieczanie szyn DC oraz odbiorników o charakterze półprzewodnikowym.

Wskazówki Montażowe

Montaż i wymiana wkładki bezpiecznikowej SITOR powinny być wykonywane wyłącznie przez personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia i sprawdzeniu braku napięcia. Wkładkę należy instalować w dedykowanych podstawkach bezpiecznikowych SITOR (seria 3NC) lub w rozłącznikach izolacyjnych przystosowanych do wkładek cylindrycznych 22×58 mm. Moment dokręcania zacisków oraz przekrój przewodów należy dobrać zgodnie z dokumentacją techniczną producenta podstawki. Nie stosować pod napięciem – ryzyko wybuchu łuku.

FAQ

• Czy bezpiecznik SITOR 3NC2240-0MK nadaje się do ochrony zwykłych obwodów oświetleniowych? Nie – charakterystyka gR jest superszybka i dedykowana do ochrony półprzewodników. W obwodach oświetleniowych i silnikowych należy stosować bezpieczniki gL/gG.
• Jaka jest maksymalna pojemność zwarciowa (Icc) tej wkładki? Producent nie podał wartości w dostarczonych danych – w celu dobrania zabezpieczenia do konkretnej instalacji należy sprawdzić kartę katalogową dla symbolu 3NC2240-0MK.
• Czy można wymieniać bezpiecznik pod napięciem? Nie – wymiana może nastąpić wyłącznie po odłączeniu napięcia i odciążeniu obwodu. Praca pod napięciem stwarza ryzyko porażenia i powstania łuku elektrycznego.
