Wkładka bezpiecznika cylindrycznego SITOR, 22x58 mm, 100 A, gR, Un AC: 690 V | 3NC2200-0MK Siemens

Alternatywny kod produktu: 3NC22000MK

Opis i Kluczowe Cechy

Wkładka bezpiecznika cylindrycznego SITOR Siemens o symbolu 3NC2200-0MK to superszybki bezpiecznik ochrony półprzewodników o prądzie znamionowym 100 A i napięciu znamionowym 690 V AC. Dzięki charakterystyce gR (super szybkiej) oraz wymiarom 22x58 mm zapewnia niezawodne zabezpieczenie elementów mocy w układach przemysłowych, łącząc wysoką skuteczność wyłączania z kompaktową obudową.

• Prąd znamionowy 100 A: Umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu bez ryzyka uszkodzenia chronionych półprzewodników.
• Napięcie znamionowe 690 V AC: Przeznaczony do sieci przemysłowych o podwyższonym napięciu – gwarantuje izolację i pewność wyłączenia w warunkach zwarciowych.
• Charakterystyka gR (superszybka): Błyskawiczne wyłączenie prądu zwarciowego, co chroni wrażliwe półprzewodniki (diody, tyrystory, IGBT) przed termicznym zniszczeniem.

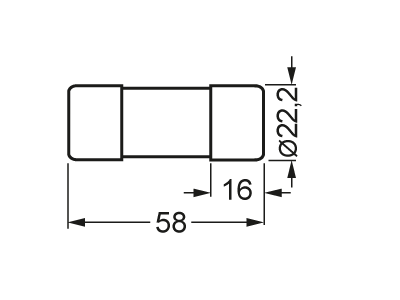

• Wymiary 22x58 mm: Zgodność z podstawkami bezpiecznikowymi o standardowym rozmiarze – łatwy montaż i wymiana w istniejących instalacjach.
• Dopuszczenia międzynarodowe: Bezpiecznik spełnia wymogi IEC oraz UL (wybrane modele również CCC), co umożliwia stosowanie na całym świecie bez dodatkowych badań.

Zgodność z Normami

Bezpieczniki cylindryczne SITOR serii 3NC produkowane są zgodnie z wymaganiami norm IEC oraz UL. Większość modeli posiada również certyfikat CCC. System bezpiecznikowy SITOR, jako element rodziny SENTRON, podlega ścisłej kontroli jakości Siemens, gwarantując wierność charakterystyki i powtarzalność parametrów.

Zastosowanie

Dzięki superszybkiej charakterystyce gR i wysokiej zdolności wyłączania, wkładka 3NC2200-0MK znajduje zastosowanie w układach wymagających niezawodnej ochrony półprzewodników mocy przed skutkami zwarć.

• Ochrona obwodów wejściowych i obwodów pośrednich DC w przetwornicach częstotliwości (falownikach).
• Zabezpieczenie zasilaczy UPS i modułów łagodnego rozruchu silników (soft-start).
• Ochrona torów prostowników, przekształtników oraz sterowników PLC z zasilaczami impulsowymi.
• Stosowanie w rozdzielnicach przemysłowych jako szybkie zabezpieczenie przed zwarciem w obwodach z elementami półprzewodnikowymi.

Wskazówki Montażowe

Montaż i wymiana wkładki bezpiecznika mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia od obwodu. Element należy instalować w dedykowanej podstawce bezpiecznikowej (np. rozłączniku bezpiecznikowym lub podstawce NH z odpowiednim adapterem). Przekrój przewodów doprowadzających oraz moment dokręcania zacisków muszą być zgodne z dokumentacją techniczną podstawki. Przed uruchomieniem sprawdzić ciągłość obwodu i poprawność doboru charakterystyki.

FAQ

• Jaka jest wartość napięcia znamionowego? Wkładka przeznaczona jest do pracy w sieciach prądu przemiennego o napięciu do 690 V AC.
• Czy może być stosowana do ochrony tyrystorów i IGBT? Tak, charakterystyka gR (superszybka) została zaprojektowana specjalnie do ochrony półprzewodników mocy przed zwarciem. Zapewnia wyłączenie w czasie krótszym niż konwencjonalne bezpieczniki NH.
• Czy posiada certyfikaty międzynarodowe? Bezpiecznik spełnia wymogi norm IEC oraz UL, a wybrane modele z tej serii są również dopuszczone do obrotu w Chinach (CCC).
