Wkładka bezpiecznika cylindrycznego SITOR, 14x51 mm, 63 A, aR, Un AC: 690 V, Un DC: 250 V | 3NC1463-0MK Siemens

Alternatywny kod produktu: 3NC14630MK

Opis i Kluczowe Cechy

Wkładka bezpiecznika cylindrycznego SITOR firmy Siemens (symbol 3NC1463-0MK) to element ochrony półprzewodników o prądzie znamionowym 63 A i charakterystyce aR. Przeznaczona do pracy w obwodach AC do 690 V oraz DC do 250 V. Wymiary 14×51 mm umożliwiają montaż w standardowych podstawkach. Szybkie wyłączanie w stanie zwarcia skutecznie zabezpiecza układy energoelektroniczne przed uszkodzeniem.

• Prąd znamionowy 63 A: Pozwala na bezpieczną pracę w obwodach o znacznym obciążeniu, zachowując rezerwę dla typowych zastosowań przemysłowych.
• Charakterystyka aR: Szybkie wyłączanie (w porównaniu z bezpiecznikami gG/gL) zapewnia ochronę wrażliwych półprzewodników mocy przed skutkami zwarć.
• Napięcie AC 690 V: Umożliwia stosowanie w sieciach trójfazowych wysokiego napięcia, typowych w przemyśle.
• Napięcie DC 250 V: Dopuszcza pracę w obwodach prądu stałego, np. w pośrednich obwodach DC przekształtników.

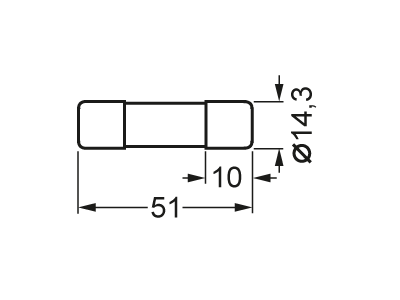

• Wymiary 14×51 mm: Kompatybilność z szeroką gamą podstaw bezpiecznikowych i rozłączników, co ułatwia integrację w istniejących instalacjach.

Zgodność z Normami

Wkładka bezpiecznikowa SITOR jest produkowana zgodnie z obowiązującymi normami międzynarodowymi i posiada certyfikację CE, potwierdzającą spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Dzięki temu produkt może być stosowany w instalacjach na terenie Unii Europejskiej oraz w wielu innych krajach.

Zastosowanie

Bezpieczniki cylindryczne SITOR z charakterystyką aR znajdują zastosowanie przede wszystkim w układach energoelektronicznych, gdzie kluczowa jest ochrona półprzewodników przed zwarciem. Typowe obszary wykorzystania:

• Ochrona wejściowych obwodów AC przetwornic częstotliwości i falowników.
• Zabezpieczenie obwodów pośrednich DC w przekształtnikach (np. zasilacze UPS, układy łagodnego rozruchu).
• Element zabezpieczający w prostownikach i zasilaczach impulsowych.
• Instalacje przemysłowe wymagające szybkiego wyłączania zabezpieczeń nadprądowych.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia i upewnieniu się, że obwód jest odizolowany od zasilania. Wkładkę należy instalować w dedykowanej podstawce bezpiecznikowej lub rozłączniku izolacyjnym, zgodnie z dokumentacją producenta. Przekrój przewodów połączeniowych musi być dobrany do prądu znamionowego 63 A, aby uniknąć przegrzania. Po wymianie sprawdzić pewność osadzenia wkładki w podstawie.

FAQ

• Jaka jest charakterystyka wyłączania tego bezpiecznika? Charakterystyka aR oznacza szybkie działanie – czas wyłączenia jest znacznie krótszy niż w bezpiecznikach ogólnego przeznaczenia, co chroni półprzewodniki przed przepływem prądów zwarciowych.
• Czy wkładka nadaje się do obwodów prądu stałego? Tak, napięcie znamionowe DC wynosi 250 V, co pozwala na stosowanie w obwodach stałoprądowych, np. w łączu DC przemienników częstotliwości.
• Jaki jest stopień ochrony wkładki? Bezpiecznik cylindryczny jako element wewnętrzny nie ma samodzielnie określonego stopnia IP – stopień ochrony zapewnia zastosowana podstawka (zazwyczaj IP20). Należy dobierać podstawkę odpowiednią do warunków środowiskowych.
