Bezpiecznik cylindryczny, 14x51 mm, 40 A, gR, Un AC: 690 V, Un DC: 440 V, SITOR | 3NC1440-0MK Siemens

Alternatywny kod produktu: 3NC14400MK

Opis i Kluczowe Cechy

Bezpiecznik cylindryczny SITOR 3NC1440-0MK o wymiarach 14x51 mm przeznaczony jest do zabezpieczania obwodów prądu przemiennego i stałego. Dzięki prądowi znamionowemu 40 A oraz charakterystyce gR (bardzo szybkiej) zapewnia skuteczną ochronę elementów półprzewodnikowych przed zwarciami. Napięcie znamionowe AC 690 V i DC 440 V czyni go odpowiednim do wymagających instalacji przemysłowych.

• Prąd znamionowy 40 A: gwarantuje bezpieczną pracę w obwodach o znacznym obciążeniu, minimalizując ryzyko przegrzania i uszkodzenia izolacji.
• Charakterystyka gR (bardzo szybka): zapewnia błyskawiczne wyłączenie prądów zwarciowych, chroniąc wrażliwe elementy półprzewodnikowe (diody, tyrystory, IGBT).
• Napięcie znamionowe AC 690 V / DC 440 V: umożliwia stosowanie zarówno w sieciach trójfazowych wysokiego napięcia, jak i w obwodach stałoprądowych typowych dla napędów i zasilaczy.
• Wymiary 14x51 mm: standardowa wielkość wkładki bezpiecznikowej, pasująca do powszechnie dostępnych podstaw bezpiecznikowych, co ułatwia wymianę i serwis.
• Wykonanie cylindryczne: solidna konstrukcja z materiałów ceramicznych i metalowych zapewnia odporność na temperatury oraz długą żywotność w warunkach przemysłowych.

Zgodność z Normami

Bezpiecznik SITOR 3NC1440-0MK został zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa i posiada certyfikat CE. Przeznaczony jest do stosowania w instalacjach zgodnych z wymaganiami norm IEC/EN dotyczących urządzeń ochronnych, co potwierdza jego niezawodność w aplikacjach przemysłowych.

Zastosowanie

Dzięki bardzo szybkiej charakterystyce gR i szerokiemu zakresowi napięć bezpiecznik ten znajduje zastosowanie w układach wymagających precyzyjnej ochrony przeciążeniowej i zwarciowej.

• Ochrona półprzewodników mocy: w prostownikach, falownikach, przekształtnikach częstotliwości i zasilaczach impulsowych.
• Zabezpieczenie obwodów napędów DC: w maszynach przemysłowych, dźwigach, pojazdach elektrycznych (440 V DC).
• Aplikacje w sieciach AC wysokiego napięcia: w rozdzielnicach głównych, szafach sterowniczych i instalacjach energetycznych (690 V AC).
• Automatyka i sterowanie: w układach zasilania sterowników PLC, przekaźników i siłowników, gdzie wymagane jest szybkie odcięcie w przypadku awarii.

Wskazówki Montażowe

Montaż bezpiecznika powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Należy stosować dedykowaną podstawę bezpiecznikową odpowiednią dla wkładek 14x51 mm. Przekrój przewodów przyłączeniowych należy dobrać do prądu znamionowego 40 A, zgodnie z obowiązującymi normami. Przed wymianą zawsze upewnić się, że obwód nie jest pod napięciem – bezpiecznik nie zapewnia widocznej przerwy izolacyjnej.

FAQ

• Czym różni się charakterystyka gR od zwykłej charakterystyki gG? Charakterystyka gR (bardzo szybka) została zaprojektowana specjalnie do ochrony półprzewodników – wyłącza prąd zwarciowy w ekstremalnie krótkim czasie, minimalizując energię przepuszczaną. Charakterystyka gG (szybka) ogólnego zastosowania ma dłuższy czas reakcji.
• Czy bezpiecznik 40 A można stosować w obwodach prądu stałego 440 V? Tak, dane katalogowe potwierdzają napięcie znamionowe DC 440 V. Należy jednak pamiętać, że w obwodach DC proces gaszenia łuku jest trudniejszy, dlatego bezpiecznik musi być prawidłowo dobrany do typu obciążenia.

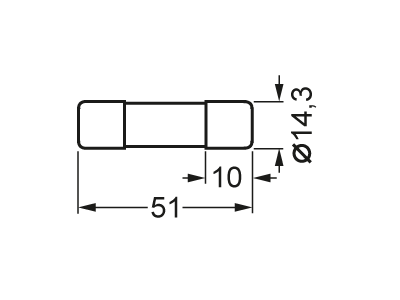

• Jakie są wymiary fizyczne wkładki? Średnica 14 mm, długość 51 mm. Pasuje do standardowych podstaw bezpiecznikowych w rozmiarze 14x51 mm. Zawsze należy sprawdzić zgodność podstawy z prądem znamionowym 40 A.
