Wkładka bezpiecznika cylindrycznego SITOR, 14x51 mm, 16 A, gR, Un AC: 690 V, Un DC: 600 V | 3NC1416-0MK Siemens

Alternatywny kod produktu: 3NC14160MK

Opis i Kluczowe Cechy

Wkładka bezpiecznika cylindrycznego SITOR firmy Siemens (symbol 3NC1416-0MK) o prądzie znamionowym 16 A i napięciu AC 690 V / DC 600 V zapewnia superszybkie wyłączanie w obwodach ochrony półprzewodników mocy. Wykonana w rozmiarze 14×51 mm, z charakterystyką gR, gwarantuje bezpieczne odcięcie zwarć bez ryzyka uszkodzenia wrażliwych elementów elektronicznych.

• Prąd znamionowy 16 A: Optymalny dla typowych obwodów półprzewodnikowych w przetwornicach i zasilaczach.
• Napięcie AC 690 V / DC 600 V: Wysoka zdolność wyłączania zarówno w sieciach trójfazowych, jak i obwodach pośrednich DC.
• Charakterystyka gR (superszybka): Błyskawiczne wyłączanie prądów zwarciowych, chroniące półprzewodniki mocy przed termicznym zniszczeniem.

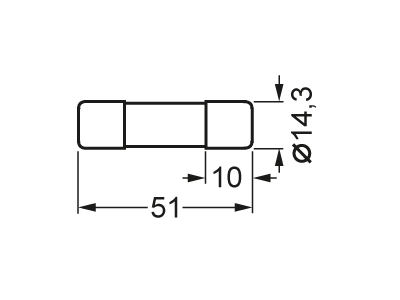

• Rozmiar 14×51 mm: Uniwersalny format pasujący do standardowych podstaw bezpiecznikowych cylindrycznych.
• Dopuszczenia międzynarodowe (IEC, UL, CCC): Możliwość stosowania w instalacjach na całym świecie, zgodność z rygorystycznymi normami bezpieczeństwa.

Zgodność z Normami

Bezpiecznik SITOR 3NC1416-0MK spełnia wymagania norm międzynarodowych IEC oraz posiada dopuszczenia UL i CCC, co potwierdza jego bezpieczeństwo i niezawodność w ochronie instalacji elektrycznych. Produkt jest oznaczony znakiem CE.

Zastosowanie

Dzięki superszybkiej charakterystyce wyłączania, bezpiecznik cylindryczny SITOR znajduje zastosowanie wszędzie tam, gdzie konieczna jest ochrona półprzewodników mocy przed skutkami zwarć.

• Ochrona przetwornic częstotliwości w obwodzie wejściowym AC oraz obwodzie pośrednim DC.
• Zabezpieczenie zasilaczy UPS i układów łagodnego rozruchu silników.
• Obwody prostownikowe i falownikowe w energetyce przemysłowej.
• Instalacje z modułami IGBT, tyrystorami i tranzystorami mocy.

Wskazówki Montażowe

Montaż bezpiecznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia. Wkładkę należy osadzić w odpowiedniej podstawce bezpiecznikowej (np. rozłączniku izolacyjnym) przeznaczonej dla wkładek cylindrycznych 14×51 mm. Przed rozpoczęciem prac należy sprawdzić, czy obwód jest beznapięciowy. Przekrój przewodów i moment dokręcania zacisków podstawki należy dobrać zgodnie z dokumentacją producenta podstawki.

FAQ

• Czy bezpiecznik SITOR 3NC1416-0MK nadaje się do ochrony półprzewodników? Tak, charakterystyka gR (superszybka) została zaprojektowana specjalnie do ochrony półprzewodników mocy przed zwarciem.
• Jakie jest napięcie znamionowe dla prądu stałego? Napięcie znamionowe DC wynosi 600 V, co pozwala na stosowanie w obwodach pośrednich przetwornic i UPS.
• Jakie są wymiary wkładki? Wkładka ma wymiary 14×51 mm, pasuje do standardowych podstaw bezpiecznikowych cylindrycznych o tym rozmiarze.
