Wkładka bezpiecznika cylindrycznego SITOR, 10x38 mm, 12 A, aR, Un AC: 600 V, Un DC: 700 V | 3NC1012 Siemens

Alternatywny kod produktu: 3NC1012

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa cylindryczna SITOR firmy Siemens, oznaczona symbolem 3NC1012, to superszybki bezpiecznik typu aR o prądzie znamionowym 12 A, przeznaczony do ochrony półprzewodników mocy. Wykonana w formacie 10x38 mm, zapewnia pewne wyłączenie zwarć w obwodach AC do 600 V oraz DC do 700 V, minimalizując ryzyko uszkodzenia kosztownych elementów elektronicznych.

• Prąd znamionowy 12 A: Dobrany do średnich obciążeń w układach energoelektronicznych, pozwala na bezpieczną pracę bez ryzyka nieuzasadnionego wyłączenia.
• Napięcie znamionowe AC 600 V / DC 700 V: Wysokie napięcie pracy umożliwia stosowanie w nowoczesnych przemiennikach częstotliwości i zasilaczach impulsowych.
• Charakterystyka aR (ultraszybka): Błyskawiczne przerywanie prądów zwarciowych chroni diody, tyrystory i tranzystory mocy przed przepaleniem.

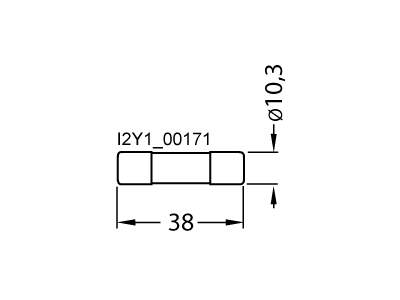

• Wymiary 10x38 mm: Kompaktowa obudowa pasuje do standardowych podstaw bezpiecznikowych oraz rozłączników izolacyjnych z przystosowaniem do wkładek cylindrycznych.
• Dopuszczenia międzynarodowe IEC i UL (oraz CCC dla wybranych wariantów): Gwarancja globalnej stosowalności i zgodności z wymogami lokalnych norm bezpieczeństwa.

Zgodność z Normami

Bezpieczniki SITOR spełniają wymagania norm IEC oraz UL (a dla wielu wariantów posiadają dopuszczenie CCC), co potwierdza ich niezawodność i bezpieczeństwo użytkowania. Produkt nosi oznaczenie CE i jest zgodny z europejskimi dyrektywami niskonapięciowymi.

Zastosowanie

Wkładka 3NC1012 została zaprojektowana specjalnie do ochrony półprzewodników mocy w układach, gdzie wymagana jest superszybka reakcja na zwarcie. Sprawdza się w następujących scenariuszach:

• Ochrona prostowników, tyrystorów i tranzystorów IGBT w przetwornicach częstotliwości – w obwodzie wejściowym AC i pośrednim DC.
• Zabezpieczenie obwodów pośrednich DC w urządzeniach UPS oraz układach łagodnego rozruchu silników (soft-start).
• Stosowanie w podstawkach bezpiecznikowych NH (częściowa przydatność) oraz w dedykowanych rozłącznikach izolacyjnych bezpiecznikowych.
• Ochrona półprzewodników w zasilaczach impulsowych, sterownikach silników i innych aplikacjach energoelektronicznych.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Wkładkę należy umieścić w odpowiedniej podstawce (np. typu D02, NH lub dedykowanej do 10x38 mm) i upewnić się, że styk jest pewny. Przekrój przewodów oraz parametry obwodu muszą być dobrane do prądu znamionowego 12 A. Przed pierwszym włączeniem sprawdzić ciągłość obwodu i brak zwarcia.

FAQ

• Jaka jest charakterystyka wyłączania tego bezpiecznika? Jest to charakterystyka aR (ultraszybka), zaprojektowana do ochrony półprzewodników – przerywa prąd zwarciowy w czasie krótszym niż połowa okresu sieci, minimalizując uszkodzenia elementów.
• Czy bezpiecznik nadaje się do obwodów prądu stałego? Tak, napięcie znamionowe DC wynosi 700 V, co pozwala na stosowanie w obwodach pośrednich przetwornic częstotliwości, UPS i innych układów z DC.
• Jakie są dopuszczenia normatywne? Bezpiecznik posiada dopuszczenia według norm IEC i UL (oraz CCC dla wybranych wariantów), co umożliwia jego legalne stosowanie w instalacjach na całym świecie.
