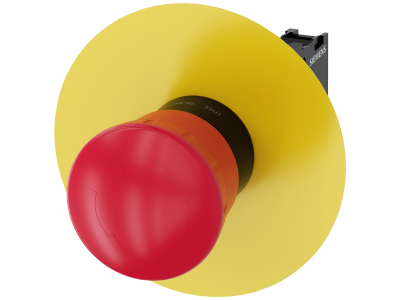

SIRIUS ACT Ø22 Plastik, przycisk bezpiecz. Ø40 obrot. czerwony 1NC, zaciski śrub. | 3SU1100-1HB20-1CF0 Siemens

Alternatywny kod produktu: 3SU11001HB201CF0

Opis i Kluczowe Cechy

Siemens SIRIUS ACT to modułowy system przycisków i lampek sterowniczych. Prezentowany model 3SU1100-1HB20-1CF0 to przycisk bezpieczeństwa obrotowy O22 w kolorze czerwonym, wyposażony w jeden styk normalnie zamknięty (1NC) oraz zaciski śrubowe. Urządzenie przeznaczone jest do montażu w płycie czołowej, z możliwością doboru bloków funkcyjnych (styków/LED) montowanych od tyłu. Wersja kompaktowa z wbudowanym modułem elektrycznym upraszcza instalację. Obrotowy mechanizm resetu umożliwia przywrócenie pozycji wyjściowej po zadziałaniu.

• Typ urządzenia: Przycisk bezpieczeństwa obrotowy O22, czerwony, z funkcją wyłączania awaryjnego. Styk 1NC (normalnie zamknięty) – po naciśnięciu otwiera obwód sterowniczy, zwiększając bezpieczeństwo.
• System modułowy SIRIUS ACT: Elastyczna konfiguracja – można łączyć z różnymi blokami styków i modułami LED, dostosowując funkcjonalność do potrzeb aplikacji.
• Zaciski śrubowe: Pewne i trwałe połączenie przewodów, łatwe w montażu i demontażu bez użycia specjalnych narzędzi.
• Materiał obudowy: Wytrzymałe tworzywo sztuczne odporne na typowe obciążenia mechaniczne i środowiskowe w przemyśle.
• Kompaktowa konstrukcja: Moduł elektryczny wbudowany na stałe – montaż za pomocą standardowego uchwytu, oszczędność miejsca i czasu instalacji.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa oraz posiada certyfikację CE. Został zaprojektowany zgodnie z ogólnie przyjętymi standardami dla urządzeń bezpieczeństwa w automatyce przemysłowej – gwarantuje niezawodność w krytycznych zastosowaniach.

Zastosowanie

Przycisk bezpieczeństwa obrotowy stosowany jest tam, gdzie wymagane jest szybkie i niezawodne odcięcie obwodu sterowniczego w sytuacji awaryjnej. Obrotowy reset umożliwia powrót do normalnej pracy po usunięciu zagrożenia.

• Funkcja STOP awaryjny w maszynach produkcyjnych, tokarkach, prasach – natychmiastowe przerwanie obwodu sterowania.
• Systemy bezpieczeństwa w automatyce budynkowej (oddymianie, bramy przemysłowe) – wymagające styku NC z mechanicznym zatrzaskiem.
• Panele operatorskie w szafach sterowniczych – montaż w wycięciu Ø22 mm, kompatybilność z typowymi puszkami.
• Instalacje z wymogiem redundancji – możliwość łączenia wielu bloków styków w jednym urządzeniu (w ramach systemu SIRIUS ACT).

Wskazówki Montażowe

Montaż i podłączenie mogą wykonywać wyłącznie wykwalifikowani elektrycy z uprawnieniami SEP, po uprzednim odłączeniu napięcia. Urządzenie montuje się w wycięciu płyty czołowej o średnicy 22 mm, mocując za pomocą dostarczonego uchwytu. Zaciski śrubowe dokręcać momentem zgodnym z dokumentacją techniczną producenta. Przekrój przewodów dobrać stosownie do obciążenia – nie przekraczać parametrów znamionowych bloków styków (patrz specyfikacja). Zaleca się stosowanie uszczelek w przypadku pracy w środowisku o podwyższonej wilgotności lub zapyleniu.

FAQ

• Czy przycisk jest podświetlany? Model 3SU1100-1HB20-1CF0 nie zawiera modułu LED. Podświetlenie można dodać samodzielnie, montując odpowiedni blok funkcyjny LED z rodziny SIRIUS ACT – dostępne są warianty z napięciem 24V AC/DC lub 230V AC.
• Jaki stopień ochrony zapewnia to urządzenie? Producent nie podaje konkretnej wartości IP w danych katalogowych. Dla typowego montażu w płycie czołowej wewnątrz rozdzielnicy można przyjąć ochronę IP20 od strony tyłu. W przypadku pracy w trudnych warunkach należy zastosować dodatkowe uszczelnienie.
• Jaka jest funkcja styku 1NC? Styk normalnie zamknięty (NC) w stanie spoczynkowym przewodzi prąd. Po naciśnięciu przycisku styk otwiera się, przerywając obwód – jest to standardowe rozwiązanie w obwodach bezpieczeństwa. Powrót do pozycji zamkniętej następuje po obróceniu przycisku zgodnie z kierunkiem wskazanym na obudowie.
