SIMBOX XL podtynkowa 2 rzędy 2x 12 DU (14 DU) klasa ochrony 2 | 8GB5024-1KM Siemens

Alternatywny kod produktu: 8GB50241KM

Opis i Kluczowe Cechy

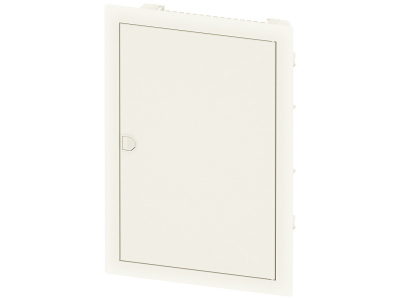

Puszka podtynkowa SIMBOX XL o symbolu 8GB5024-1KM to rozwiązanie przeznaczone do bezpiecznego i estetycznego montażu aparatury modułowej w instalacjach wewnętrznych. Dzięki konstrukcji na 2 rzędy i pojemności 2x 12 DU (14 DU) umożliwia rozmieszczenie dużej liczby modułów, co przekłada się na oszczędność miejsca i czytelność rozdzielnicy. Klasa ochronności II gwarantuje podwójną izolację, eliminując konieczność stosowania uziemienia obudowy.

• 2 rzędy – łączna pojemność 2x 12 DU (14 DU): pozwala na zabudowę do 24 modułów aparatury (przy 2x12 DU) lub zastosowanie szerszych modułów w przypadku podziału na 14 DU, co zapewnia elastyczność aranżacji rozdzielnicy.
• Klasa ochronności II (podwójna izolacja): zwiększa bezpieczeństwo użytkowania – obudowa nie wymaga podłączania przewodu ochronnego PE, co upraszcza instalację i redukuje ryzyko uszkodzenia izolacji.
• Konstrukcja podtynkowa: umożliwia płynne wkomponowanie rozdzielnicy w ścianę, zachowując estetykę pomieszczenia i oszczędzając przestrzeń użytkową.
• Kompatybilność z aparaturą modułową (szer. 18 mm): przeznaczona do montażu standardowych wyłączników, styczników, przycisków, przełączników i innych modułów na szynie TH35 (DIN).

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących puszek rozdzielczych oraz posiada certyfikat CE. Konstrukcja gwarantuje zgodność z obowiązującymi przepisami dla instalacji niskiego napięcia, a klasa ochronności II potwierdza brak konieczności uziemiania obudowy.

Zastosowanie

Puszka SIMBOX XL doskonale sprawdza się w nowoczesnych instalacjach mieszkaniowych, biurowych i małych obiektach usługowych, gdzie wymagana jest estetyka i bezpieczeństwo.

• Budowa rozdzielnic podtynkowych w domach jednorodzinnych i mieszkaniach – zabudowa aparatury zabezpieczającej, sterującej i sygnalizacyjnej.
• Montaż styczników, przekaźników i sterowników w systemach automatyki budynkowej (oświetlenie, rolety, ogrzewanie).
• Instalacje w pomieszczeniach o podwyższonych wymaganiach estetycznych (hotele, biura, apartamenty) – brak wystających elementów na ścianie.
• Rozdzielnice dla obwodów gniazd wtyczkowych i oświetlenia w budownictwie jednorodzinnym – pojemność 24 modułów pozwala na swobodne rozplanowanie zabezpieczeń.

Wskazówki Montażowe

Montaż puszki oraz wbudowanej aparatury może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP – instalacje pod napięciem są zabronione. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające. Puszka przeznaczona jest do zabudowy w ścianie (podtynkowa) – zaleca się zastosowanie szyny TH35 (DIN) do mocowania modułów. Moment dokręcania śrub oraz przekrój przewodów należy dobierać zgodnie z dokumentacją producenta i obowiązującymi normami (np. PN-IEC 60364). Nie wolno przekraczać maksymalnego obciążenia prądowego wynikającego z parametrów zastosowanej aparatury.

FAQ

• Czy puszka SIMBOX XL 8GB5024-1KM posiada fabrycznie zamontowaną szynę DIN? W standardowej dostawie puszka nie zawiera szyny TH35 – należy ją zamówić osobno. Wewnątrz obudowy przewidziano miejsce do montażu szyny na dedykowanych uchwytach.

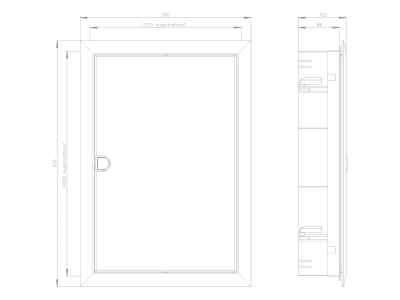

• Jaką głębokość zabudowy ma ta puszka? – w nazwie widnieje (14 DU). Oznaczenie (14 DU) odnosi się do pojemności modułowej w określonej konfiguracji (np. przy szerszych modułach), a nie do głębokości. Głębokość puszki – brak danych w źródle – zalecamy sprawdzenie karty katalogowej producenta lub pomiar fizyczny przed montażem.
• Czy puszka nadaje się do montażu w ścianach gipsowo-kartonowych? Tak, konstrukcja podtynkowa pozwala na instalację w ścianach z płyt g-k, pod warunkiem odpowiedniego zamocowania (np. za pomocą kotew). Należy jednak upewnić się, że głębokość puszki jest wystarczająca dla planowanej aparatury.
