SIMBOX XL natynkowa, bez drzwi 4 rzędy 4x 12 DU (14 DU) klasa ochrony 2 | 8GB5048-0KM Siemens

Alternatywny kod produktu: 8GB50480KM

Opis i Kluczowe Cechy

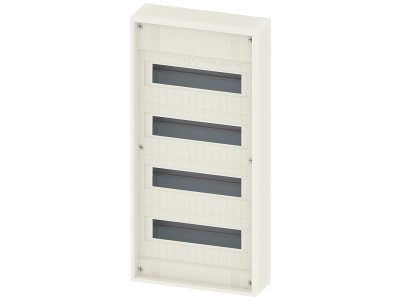

Obudowa natynkowa SIMBOX XL (symbol 8GB5048-0KM) to przestronna rozdzielnica w klasie ochronności II, przeznaczona do montażu aparatury modułowej. Dzięki 4 rzędom i pojemności 4×12 jednostek DU (lub 14 DU w zależności od konfiguracji) zapewnia miejsce na instalacje elektryczne w budynkach mieszkalnych, biurowych i usługowych. Klasa ochrony II gwarantuje bezpieczeństwo bez konieczności stosowania przewodu ochronnego PE – wystarczy podwójna lub wzmocniona izolacja.

• Klasa ochronności II: Bezpieczna eksploatacja bez uziemiania obudowy – podwójna izolacja chroni przed porażeniem.
• 4 rzędy modułów (4×12 DU / 14 DU): Duża pojemność – do 48 modułów (przy 12 DU na rząd) lub więcej przy zastosowaniu 14 DU, umożliwiająca elastyczne rozmieszczenie aparatury modułowej.
• Konstrukcja natynkowa: Szybki i łatwy montaż bez kucia ścian – idealna do modernizacji oraz w miejscach bez wnęk podtynkowych.
• Brak drzwi: Umożliwia swobodny dostęp do wnętrza – przydatne w szafach sterowniczych lub przy częstym serwisie.
• System SIMBOX XL: Kompatybilność z szeroką gamą akcesoriów i aparatów modułowych – elastyczność rozbudowy i łatwa integracja.

Zgodność z Normami

Obudowa spełnia wymagania norm europejskich dotyczących rozdzielnic i obudów natynkowych. Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami. Klasa ochronności II jest zgodna z wymogami bezpieczeństwa elektrycznego.

Zastosowanie

Obudowa SIMBOX XL znajduje zastosowanie w różnorodnych instalacjach elektrycznych, gdzie wymagana jest rozdzielnica natynkowa o dużej pojemności.

• Rozdzielnice główne i podrozdzielnice w budynkach mieszkalnych wielorodzinnych.
• Instalacje w lokalach usługowych, biurach i małych przedsiębiorstwach.
• Modernizacja istniejących instalacji – szybka wymiana starej rozdzielnicy bez kucia.
• Systemy automatyki budynkowej i sterowania – miejsce na styczniki modułowe, przekaźniki, zasilacze.

Wskazówki Montażowe

Montaż obudowy może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP. Przed przystąpieniem do prac bezwzględnie odłączyć napięcie zasilania. Obudowę mocować do ściany za pomocą dołączonych elementów kotwiących. Przewody należy prowadzić zgodnie z zasadami sztuki instalacyjnej, a aparaturę montować na szynie DIN TH35 (nie wchodzi w skład zestawu). W przypadku stosowania przewodów o większych przekrojach należy uwzględnić promienie gięcia. Dokręcać śruby momentem zgodnym z dokumentacją producenta.

FAQ

• Ile modułów mieści ta obudowa? Obudowa posiada 4 rzędy, każdy o szerokości 12 jednostek DU, co daje łącznie 48 modułów. Wysokość obudowy umożliwia również zastosowanie modułów o wysokości 14 DU (np. niektóre aparaty z wyświetlaczami) – wtedy liczba modułów w rzędzie może być mniejsza.
• Jaka jest klasa ochronności obudowy? Obudowa oznaczona jest jako klasa ochronności II, co oznacza podwójną izolację – nie wymaga uziemiania i zapewnia wysoki poziom bezpieczeństwa.
• Czy obudowa jest dostarczana z drzwiami? Nie, ten model (8GB5048-0KM) jest bez drzwi. Drzwi można dokupić osobno jako akcesorium do systemu SIMBOX XL.
