SIMBOX XL natynkowa, bez drzwi 3 rzędy 3x 12 DU (14 DU) klasa ochrony 2 | 8GB5036-0KM Siemens

Alternatywny kod produktu: 8GB50360KM

Opis i Kluczowe Cechy

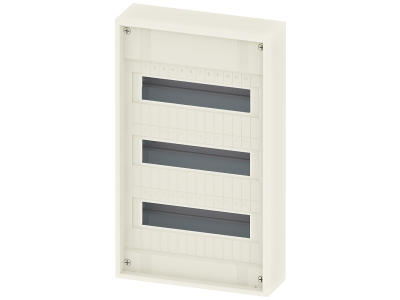

Obudowa natynkowa SIMBOX XL (Siemens) o symbolu 8GB5036-0KM to rozwiązanie do rozdzielnic natynkowych, bez drzwi, przeznaczona do montażu w instalacjach wymagających podwójnej izolacji (klasa ochrony 2). Oferuje 3 rzędy o łącznej pojemności 36 jednostek modułowych DU (12 DU na rząd) oraz wysokość 14 DU, co zapewnia dużą elastyczność aranżacji aparatury modułowej. Brak fabrycznie zamontowanych drzwi pozwala na indywidualne dopasowanie frontu lub zastosowanie w szafach sterowniczych.

• Klasa ochrony 2: Podwójna izolacja eliminuje konieczność stosowania przewodu ochronnego PE, zwiększając bezpieczeństwo instalacji.
• 3 rzędy modułowe: Umożliwiają montaż do 36 aparatów modułowych (w standardzie DU) w trzech poziomach, optymalizując wykorzystanie miejsca.
• Natynkowy montaż: Prosty i szybki montaż na ścianie, idealny do modernizacji i nowych instalacji bez potrzeby kucia bruzd.
• Konstrukcja bez drzwi: Umożliwia zastosowanie indywidualnej płyty czołowej lub integrację z większym systemem szaf sterowniczych.
• Kompatybilność z systemem SIMBOX: Rozszerzalna platforma modułowa z bogatą ofertą akcesoriów, takich jak listwy zaciskowe, szyny DIN czy pokrywy.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących niskonapięciowych zestawów rozdzielczych i jest oznaczony certyfikatem CE. Klasa ochrony II zgodna z wymaganiami dla urządzeń z podwójną izolacją. (Szczegółowe normy podane w dokumentacji technicznej producenta).

Zastosowanie

Obudowa natynkowa SIMBOX XL przeznaczona jest do budowy rozdzielnic w instalacjach natynkowych, zarówno w budownictwie mieszkaniowym, komercyjnym, jak i lekkim przemyśle. Idealnie sprawdzi się wszędzie tam, gdzie wymagana jest szybka instalacja oraz wysoki poziom bezpieczeństwa dzięki klasie ochrony 2.

• Instalacje natynkowe w starym budownictwie – szybka rozbudowa bez kucia.
• Rozdzielnice w warsztatach i małych zakładach produkcyjnych wymagające podwójnej izolacji.
• Systemy sterowania oświetleniem i automatyki budynkowej w pomieszczeniach suchych.
• Integracja z istniejącymi szafami sterowniczymi jako moduł rozszerzający bez konieczności zakupu osobnych drzwi.

Wskazówki Montażowe

Montaż obudowy może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w instalacji. Obudowę mocuje się do ściany za pomocą odpowiednich kołków (nie wchodzą w skład zestawu). Wewnątrz przewidziano miejsce na szynę TH35 (DIN) oraz system prowadzenia przewodów. W przypadku stosowania listew zaciskowych należy dobrać przekrój przewodów do prądu obciążenia. Moment dokręcania śrub podany w dokumentacji producenta.

FAQ

• Jaki jest stopień ochrony IP tej obudowy? Produkt nie ma podanego stopnia IP w danych katalogowych. Po zamontowaniu odpowiedniej pokrywy lub drzwi (akcesoria) można uzyskać wymagany stopień ochrony, typowo IP30 lub wyższy w zależności od zastosowanych elementów.
• Czy obudowa ma w zestawie drzwi? Nie, model jest bez drzwi. Jest przeznaczony do stosowania z indywidualną płytą czołową lub jako moduł wewnątrz większej szafy sterowniczej.
• Ile aparatów modułowych można zamontować? Obudowa posiada 3 rzędy, każdy o pojemności 12 jednostek DU (modułów DIN). Łączna pojemność wynosi 36 modułów, a wysokość to 14 DU (na podstawie oznaczenia).
