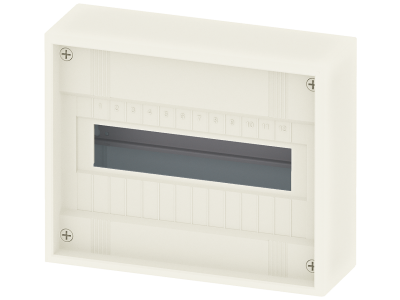

SIMBOX XL natynkowa, bez drzwi 1 rząd 1x 12 DU (14 DU) klasa ochrony 2 | 8GB5012-0KM Siemens

Alternatywny kod produktu: 8GB50120KM

Opis i Kluczowe Cechy

Obudowa natynkowa SIMBOX XL, bez drzwi, symbol 8GB5012-0KM, przeznaczona do zabudowy aparatury modułowej. Produkt oferuje 1 rząd o pojemności 12 standardowych modułów DU (lub 14 modułów w przypadku cieńszych aparatów) oraz klasę ochrony II (podwójna izolacja). Natynkowa konstrukcja skrzynki umożliwia szybki montaż bez kucia, a brak drzwi zapewnia stały dostęp do zamontowanych urządzeń – idealne rozwiązanie do pomieszczeń technicznych i rozdzielnic tymczasowych.

• Pojemność 12 DU (14 DU): Pozwala na montaż do 12 standardowych aparatów modułowych (lub 14 węższych) – elastyczne zagospodarowanie miejsca i uporządkowana instalacja.
• Klasa ochrony II: Podwójna izolacja eliminuje potrzebę stosowania przewodu ochronnego, zwiększając bezpieczeństwo i upraszczając wykonanie instalacji.
• Wykonanie natynkowe: Montaż bezpośrednio na ścianie – oszczędność czasu i kosztów modernizacji, bez konieczności kucia bruzd.
• Wersja bez drzwi: Stały dostęp do aparatury ułatwia serwis, ręczne sterowanie i szybką wymianę elementów (rekomendowane w pomieszczeniach zamkniętych).
• System modułowy SIMBOX XL: Możliwość łączenia skrzynek w większe zestawy oraz dokupienia drzwi w razie potrzeby – skalowalność i dopasowanie do projektu.

Zgodność z Normami

Obudowa SIMBOX XL spełnia wymagania europejskich norm bezpieczeństwa i posiada certyfikat CE. Produkt zaprojektowany zgodnie ze standardem DIN dla aparatury modułowej (szyna TH35), gwarantując kompatybilność z osprzętem o szerokości 18 mm.

Zastosowanie

Skrzynka natynkowa SIMBOX XL sprawdza się w rozdzielnicach budynkowych i przemysłowych, gdzie wymagana jest szybka instalacja i łatwy dostęp do aparatów. Idealna do obwodów sterowania, zabezpieczeń i automatyki.

• Sterowanie i zabezpieczanie obwodów oświetleniowych, gniazd wtyczkowych oraz odbiorników w budynkach mieszkalnych i biurowych.
• Montaż styczników, przekaźników, wyłączników różnicowoprądowych i nadprądowych w układach automatyki budynkowej.
• Rozdzielnice tymczasowe na placach budowy – dzięki klasie II i obudowie natynkowej łatwa do przeniesienia i rozbudowy.
• Modernizacja istniejących instalacji – możliwość łączenia skrzynek w zestawy oraz późniejszego zamontowania drzwi.

Wskazówki Montażowe

Montaż i podłączanie przewodów może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (min. 1 kV). Przed rozpoczęciem prac bezwzględnie odłączyć napięcie. Obudowę zamocować na ścianie za pomocą dostarczonych kołków rozporowych (lub dobrać odpowiednie do podłoża). Wewnątrz skrzynki aparaturę montować na szynie DIN TH35. Przekroje przewodów dobierać zgodnie z projektem i obciążalnością prądową. W przypadku użycia aparatów o niestandardowej szerokości uwzględnić rzeczywiste wykorzystanie modułów.

FAQ

• Czy skrzynka jest wyposażona w drzwi? Model 8GB5012-0KM to wersja bez drzwi. Drzwi można dokupić osobno (np. z serii SIMBOX XL) w przypadku potrzeby osłony przed dostępem osób nieuprawnionych.
• Jaki jest stopień ochrony (IP) tej obudowy? Producent nie podaje stopnia ochrony w nazwie – zalecamy montaż w suchych pomieszczeniach wewnętrznych. W przypadku szczególnych wymagań prosimy o kontakt z producentem.
• Ile dokładnie modułów zmieści się w skrzynce? Standardowo 12 modułów o szerokości 18 mm (1 DU). Dzięki elastycznej konstrukcji istnieje możliwość zamontowania do 14 modułów cieńszych (9 mm), jeśli producent aparatów na to pozwala – należy sprawdzić fizyczny rozstaw otworów montażowych.
