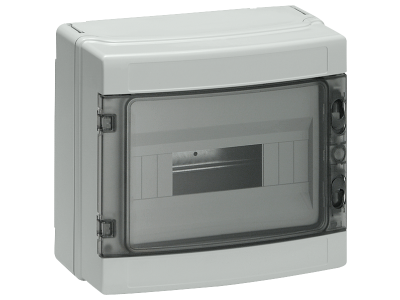

Rozdzielnica naścienna wersja natynkowa SIMBOX Universal WP, IP65 1-rzędowa 18DU bez listwy zacisków | 8GB1371-3 Siemens

Alternatywny kod produktu: 8GB13713

Opis i Kluczowe Cechy

Rozdzielnica natynkowa SIMBOX Universal WP (symbol 8GB1371-3) to jednorzędowa obudowa o pojemności 18 modułów, przeznaczona do montażu naściennego w instalacjach wymagających wysokiej odporności na warunki atmosferyczne. Dzięki stopniu ochrony IP65 zapewnia szczelność przed pyłem i strugami wody, co umożliwia bezpieczną pracę w środowiskach wilgotnych, zapylonych oraz na zewnątrz budynków. Konstrukcja bez fabrycznie zamontowanej listwy zacisków daje swobodę doboru przyłączy zgodnie z potrzebami projektu.

• Stopień ochrony IP65: Pełna ochrona przed wnikaniem pyłu i wody – idealna do lokalizacji narażonych na wilgoć, deszcz lub zapylenie (np. hale, magazyny, obiekty zewnętrzne).
• Pojemność 1 rząd × 18 DU: Pomieści do 18 aparatów modułowych o szerokości 18 mm (standard DIN), umożliwiając kompaktową zabudowę i łatwe prowadzenie obwodów.
• Wersja natynkowa: Montaż bezpośrednio na ścianie – szybka instalacja bez konieczności kucia wnęk, co skraca czas prac i redukuje koszty.
• Brak listwy zacisków: Pozwala na indywidualny dobór systemu przyłączy (np. listwy ZK, kostki przelotowe) dostosowanego do specyfiki instalacji i preferencji instalatora.
• Uniwersalna konstrukcja: Obudowa przystosowana do zabudowy aparaturą modułową sterowania, sygnalizacji, zabezpieczeń i automatyki budynkowej.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących rozdzielnic natynkowych oraz posiada certyfikat CE. Obudowa wykonana jest zgodnie ze standardami DIN dla aparatury modułowej, co gwarantuje kompatybilność z szeroką gamą osprzętu dostępnego na rynku.

Zastosowanie

Rozdzielnica SIMBOX Universal WP znajduje zastosowanie wszędzie tam, gdzie wymagana jest wysoka szczelność i szybki montaż naścienny – zarówno w budynkach mieszkalnych, jak i obiektach przemysłowych.

• Instalacje zasilania i sterowania w pomieszczeniach wilgotnych (pralnie, kotłownie, warsztaty).
• Zewnętrzne szafy rozdzielcze (ogrodzenia, oświetlenie parkowe, stacje czerpalne).
• Obwody automatyki budynkowej – miejsce dla styczników, przekaźników, zasilaczy i sterowników.
• Przemysłowe układy odbiorników (maszyny, taśmociągi, instalacje wentylacyjne) wymagające IP65.

Wskazówki Montażowe

Montaż rozdzielnicy może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w obwodzie. Instalację naścienną należy wykonać za pomocą odpowiednich kołków rozporowych i wkrętów (nie dołączonych). Przed pierwszym uruchomieniem należy sprawdzić poprawność połączeń, szczelność dławików kablowych oraz ciągłość przewodu ochronnego (PE). Przekrój przewodów dobierać zgodnie z obciążeniem i obowiązującymi normami. Moment dokręcania śrub zacisków (jeśli stosowane) – według dokumentacji producenta osprzętu.

FAQ

• Czy obudowa jest odporna na warunki atmosferyczne (deszcz, mróz)? Tak, stopień ochrony IP65 zapewnia szczelność przed strugami wody i pyłem. Obudowa może być stosowana na zewnątrz, ale należy chronić przed bezpośrednim długotrwałym działaniem promieni UV (zalecane osłony).
• Ile modułów zmieści się w rozdzielnicy? W jednym rzędzie można zamontować maksymalnie 18 aparatów modułowych o standardowej szerokości 18 mm (18 DU). Brak listwy zacisków uwalnia dodatkowe miejsce na rozgałęzienia.
• Czy do rozdzielnicy można dobrać listwę zacisków? Produkt dostarczany jest bez listwy. Należy zakupić odpowiednią listwę zacisków (np. 12- lub 24-polową) i zamontować ją wewnątrz obudowy. Wymiary montażowe są kompatybilne z typowymi listwami DIN.
