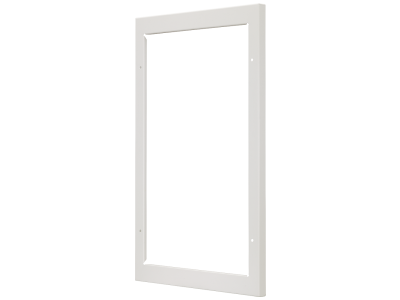

SIMBOX 63 rama pośrednia 2-R do urządzeń 70mm w rozdzielnicach N | 8GB4562 Siemens

Alternatywny kod produktu: 8GB4562

Opis i Kluczowe Cechy

Rama pośrednia SIMBOX 63 (symbol 8GB4562) to dwurzędowe akcesorium przeznaczone do montażu urządzeń modułowych o szerokości 70 mm w rozdzielnicach serii N. Zaprojektowana w systemie ALPHA SIMBOX, pozwala optymalnie zagospodarować dostępną przestrzeń nawet w ciasnych wnękach instalacyjnych, jednocześnie zachowując łatwy dostęp do przewodów i aparatury.

• 2 rzędy (2-R) dla urządzeń 70 mm: Umożliwia uporządkowane rozmieszczenie aparatury modułowej, zwiększając przejrzystość instalacji i ułatwiając przyszłą rozbudowę.
• Kompatybilność z rozdzielnicami N serii SIMBOX: Gwarantuje pewny montaż bez modyfikacji, idealne dopasowanie i zachowanie pełnej funkcjonalności szafy.
• Optymalne wykorzystanie przestrzeni: Zwymiarowana z naddatkiem przestrzeń oprzewodowania ułatwia prowadzenie kabli i zapobiega ich zginaniu, co podnosi bezpieczeństwo instalacji.
• Obszerny pakiet wyposażenia: Rama dostarczana jest wraz z akcesoriami montażowymi, co skraca czas instalacji i eliminuje konieczność poszukiwania dodatkowych elementów.
• Zgodność z rozdzielnicami podtynkowymi i kasetowymi: Uniwersalne mocowanie pozwala stosować ramę zarówno w puszkach podtynkowych, jak i w obudowach kasetowych, zwiększając elastyczność projektu.

Zgodność z Normami

Rama pośrednia SIMBOX 63 spełnia wymagania europejskich norm bezpieczeństwa i posiada oznaczenie CE. Jej konstrukcja jest zgodna z wytycznymi systemu ALPHA SIMBOX, zapewniając niezawodną eksploatację w standardowych warunkach instalacyjnych.

Zastosowanie

Rama przeznaczona jest do montażu w rozdzielnicach mieszkaniowych i przemysłowych, gdzie wymagane jest umieszczenie urządzeń modułowych o szerokości 70 mm w dwóch rzędach. Sprawdza się szczególnie w instalacjach wymagających oszczędności miejsca i czytelnego rozmieszczenia aparatury.

• Montaż wyłączników nadprądowych, różnicowoprądowych i innych aparatów modułowych w rozdzielnicach serii N.
• Rozbudowa istniejących rozdzielnic w budynkach mieszkalnych, biurowych i usługowych.
• Tworzenie kompaktowych zestawów sterowania i zabezpieczeń w szafach o ograniczonej głębokości.
• Instalacje tymczasowe (np. place budowy), gdzie liczy się szybki i uporządkowany montaż.

Wskazówki Montażowe

Montaż ramy powinien być przeprowadzany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Ramę montuje się na szynie TH35 (DIN) w rozdzielnicy N, zgodnie z instrukcją producenta. Momenty dokręcania oraz przekrój przewodów dobrać do obciążenia aparatury – wartości te znajdują się w dokumentacji technicznej systemu SIMBOX. Po montażu sprawdzić stabilność zamocowania i połączeń.

FAQ

• Czy rama 8GB4562 pasuje do rozdzielnic innych producentów? Rama została zaprojektowana wyłącznie dla rozdzielnic serii N systemu SIMBOX (ALPHA SIMBOX). W innych obudowach montaż może być niemożliwy lub wymagać modyfikacji, co nie jest zalecane.
• Jaką liczbę urządzeń można zamontować w ramie 2-R? Liczba zależy od szerokości modułów (jednostek 18 mm). W dwóch rzędach można zamontować maksymalnie 24 moduły 18 mm (12 na rząd), ale dla urządzeń o szerokości 70 mm (np. wyłączniki różnicowoprądowe) każdy zajmie ok. 4 moduły. Dokładny rozkład należy sprawdzić w projekcie.
• Czy rama posiada ochronę przed przypadkowym dotknięciem części pod napięciem? Sama rama jest elementem konstrukcyjnym – stopień ochrony IP zapewnia rozdzielnica, w której jest zamontowana. Zaleca się używanie osłon i pasków zaciskowych dostarczanych w zestawie z rozdzielnicą SIMBOX.
