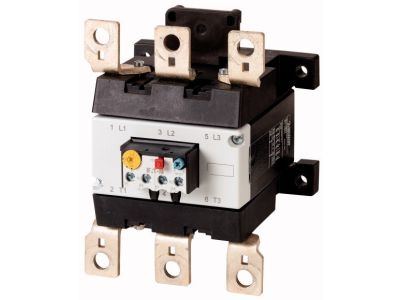

Silnikowy przekaźnik przeciążeniowy 70-100, Z5-100/FF250 Z5 | 210071 Eaton

Alternatywny kod produktu: Z5-100/FF250

Opis i Kluczowe Cechy

Silnikowy przekaźnik przeciążeniowy 70–100 A (numer katalogowy 210071) przeznaczony do ochrony silników elektrycznych przed przeciążeniem i zanikiem fazy. Może być montowany bezpośrednio na stycznikach serii DILM250–DILM300 lub jako samodzielne urządzenie na płycie montażowej. Wyposażony w klasę wyzwolenia 10A, napięcie izolacji Ui 1000 V i stopień ochrony IP00.

• Zakres nastawczy 70–100 A: Umożliwia precyzyjne dopasowanie do prądu znamionowego chronionego silnika, co minimalizuje ryzyko niepotrzebnych wyłączeń przy zachowaniu skutecznej ochrony.
• Klasa wyzwolenia 10A: Zapewnia szybkie zadziałanie w przypadku przeciążenia, chroniąc uzwojenia przed przegrzaniem i wydłużając żywotność silnika.
• Wrażliwość na brak fazy: Zabezpiecza silnik przed pracą na dwóch fazach, eliminując ryzyko uszkodzenia termicznego i kosztownych przestojów.
• Napięcie izolacji Ui 1000 V: Gwarantuje wysoki poziom bezpieczeństwa elektrycznego oraz możliwość stosowania w instalacjach o podwyższonym napięciu.
• Stopień ochrony IP00: Przeznaczony do zabudowy w rozdzielnicy lub obudowie, która zapewnia dodatkową ochronę mechaniczną i przeciwporażeniową.

Zgodność z Normami

Przekaźnik spełnia wymagania norm IEC/EN 60947 oraz VDE 0660 T.102. Dodatkowa pokrywa zacisków zapewnia zabezpieczenie przed dotknięciem zgodne z EN 50274. Urządzenie posiada dopuszczenie do użytku na statkach oraz jest certyfikowane znakiem CE.

Zastosowanie

Przekaźnik przeznaczony do ochrony silników asynchronicznych w instalacjach przemysłowych i komercyjnych. Może pracować w układach rozruchowych oraz w automatyce budynkowej.

• Ochrona silników napędzających maszyny produkcyjne, pompy, wentylatory, sprężarki.
• Zabezpieczenie styczników w szafach sterowniczych i rozdzielnicach głównych.
• Systemy HVAC, klimatyzacja i instalacje wodno‑kanalizacyjne.
• Zastosowania morskie – dopuszczenie do użytku na statkach umożliwia pracę w środowisku o podwyższonej wilgotności i wibracjach.

Wskazówki Montażowe

Montaż i podłączenie może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie mocuje się za pomocą śrub – bezpośrednio na stycznikach serii DILM250–DILM300 lub indywidualnie na płycie montażowej. Przekrój przewodów należy dobrać do prądu obciążenia (70–100 A). Moment dokręcania zacisków – stosować się do danych producenta. Stopień ochrony IP00 wymaga zabudowy w rozdzielnicy lub obudowie; należy zastosować dodatkową pokrywę zacisków (zgodną z EN 50274), aby zapewnić ochronę przed dotknięciem części pod napięciem.

FAQ

• Czy przekaźnik ma podświetlany przycisk test/reset? W dostępnych danych nie ma informacji o podświetleniu. Urządzenie nie jest wyposażone w elementy podświetlane; funkcje test i reset realizowane są mechanicznie.
• Jaki jest stopień ochrony? Stopień ochrony wynosi IP00 – brak ochrony przed wnikaniem ciał stałych i wody. Przekaźnik musi być zainstalowany w rozdzielnicy lub obudowie zapewniającej odpowiednią ochronę.
• Czy przekaźnik reaguje na brak fazy? Tak, posiada wbudowaną wrażliwość na brak fazy, co zabezpiecza silnik przed pracą na dwóch fazach i wynikającym z tego uszkodzeniem termicznym.
