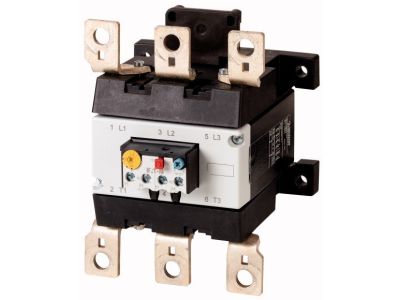

Silnikowy przekaźnik przeciążeniowy 160..220 Z5-220/FF250 Z5 | 210074 Eaton

Alternatywny kod produktu: Z5-220/FF250

Opis i Kluczowe Cechy

Silnikowy przekaźnik przeciążeniowy Z5 (numer katalogowy 210074) przeznaczony do ochrony silników przed przeciążeniem i zanikiem fazy. Oferuje zakres nastaw prądu 160–220 A, co pozwala precyzyjnie dopasować zabezpieczenie do silników o dużym poborze mocy. Wyposażony w 1 styk zwierny (Z) i 1 styk rozwierny (R) do sygnalizacji i sterowania. Możliwość montażu bezpośredniego na stycznikach DILM250/DILM300A lub oddzielnego.

• Zakres nastaw prądu 160–220 A: umożliwia dokładne ustawienie progu przeciążeniowego dla silników o wysokim prądzie roboczym, minimalizując ryzyko zbędnych wyłączeń.
• Czułość na zanik fazy: zabezpiecza silnik przed pracą przy braku jednej fazy, zapobiegając przegrzaniu i uszkodzeniu uzwojeń.
• Wyzwalanie swobodne: gwarantuje niezawodne rozwarcie styków nawet przy zablokowanych elementach mechanicznych, zwiększając bezpieczeństwo.
• Przycisk test/wył. i reset ręczny/automatyczny: umożliwia szybkie testowanie zadziałania oraz wybór trybu przywracania pracy po wyłączeniu.
• Styki pomocnicze 1Z (zwierny) + 1R (rozwierny): pozwalają na sygnalizację stanu zabezpieczenia oraz sterowanie układami nadrzędnymi, np. PLC.
• Montaż bezpośredni na styczniku DILM250/DILM300A lub samodzielny: daje elastyczność instalacji w rozdzielnicach i szafach sterowniczych.

Zgodność z Normami

Przekaźnik spełnia wymagania norm IEC/EN 60947 oraz VDE 0660, a także posiada certyfikaty UL i CSA. Stopień ochrony IP00 – odpowiedni do zabudowy w rozdzielnicach o wyższej szczelności.

Zastosowanie

Przeznaczony do ochrony silników indukcyjnych w instalacjach przemysłowych i automatyce budynkowej. Sprawdza się wszędzie tam, gdzie wymagana jest niezawodna kontrola prądu i detekcja zaniku fazy.

• Ochrona silników wentylatorów, pomp, sprężarek i innych odbiorników o dużym poborze prądu.
• Współpraca ze stycznikami DILM250/DILM300A w układach rozruchu bezpośredniego i gwiazda-trójkąt.
• Sygnalizacja stanu przeciążenia w systemach sterowania PLC oraz wizualizacja na panelach operatorskich.
• Zastosowanie w szafach sterowniczych maszyn przemysłowych, gdzie wymagana jest elastyczność montażu.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Przekaźnik mocuje się bezpośrednio na styczniku DILM250/DILM300A (zgodnie z instrukcją) lub samodzielnie – wówczas należy zastosować odpowiednie podstawy. Przekrój przewodów dobrać do rzeczywistego prądu obciążenia, a moment dokręcania zacisków śrubowych – zgodnie z dokumentacją producenta. Przed pierwszym uruchomieniem sprawdzić poprawność nastaw zakresu prądowego.

FAQ

• Jaki jest zakres nastaw prądu tego przekaźnika? Zakres wynosi od 160 do 220 A – należy go ustawić zgodnie z prądem znamionowym silnika.
• Czy przekaźnik reaguje na zanik jednej fazy? Tak, posiada czułość na zanik fazy, co zapobiega pracy silnika przy asymetrii napięcia.
• Jaki stopień ochrony ma przekaźnik? Stopień ochrony to IP00 – urządzenie wymaga zabudowy w obudowie lub rozdzielnicy zapewniającej odpowiednią szczelność.
