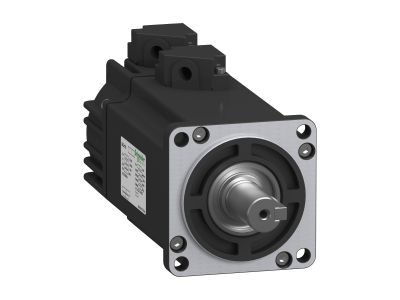

Serwosilnik BCH16, 60 mm, wał 14 mm, 400W, Duża bezwładność, 3000rpm, 23bit | BCH16HD04332A5C2 Schneider Electric

Opis i Kluczowe Cechy

Serwosilnik BCH16 o średnicy kołnierza 60 mm i wału 14 mm to wysokowydajny element napędowy przeznaczony do precyzyjnych zastosowań w układach sterowania ruchem. Zasilany mocą ciągłą 400W, osiąga znamionową prędkość 3000 obr./min, oferując wysoką dynamikę pracy. Wyposażony w 23-bitowy enkoder o wysokiej rozdzielczości zapewnia dokładne pozycjonowanie i powtarzalność ruchu. Wysoka bezwładność wirnika dostosowana do aplikacji wymagających stabilnego utrzymania prędkości lub momentu obrotowego.

• Ciągła moc 400W przy wysokiej bezwładności: Zapewnia stabilną pracę w aplikacjach wymagających utrzymania stałej prędkości lub momentu obrotowego, np. w maszynach pakujących, etykieciarkach czy systemach transportu.
• 23-bitowy enkoder o wysokiej rozdzelności: Gwarantuje precyzyjne sterowanie pozycją z dokładnością do 0,00008°, co jest kluczowe w aplikacjach pozycjonowania.
• Stopień ochrony IP65 obudowy i końcówki wału: Odporność na pył i strumienie wody z dowolnej strony – idealny do pracy w trudnych warunkach przemysłowych.
• Końcowy wpust na wale i uszczelnienie olejowe: Ułatwia montaż elementów napędowych (np. sprzęgieł, kół pasowych) oraz przedłuża żywotność łożysk przez ochronę przed zanieczyszczeniami.
• Kołnierz montażowy 60 mm: Kompatybilny z serwonapędami Easy Lexium 16, co ułatwia integrację z gotowymi układami napędowymi.

Zgodność z Normami

Serwosilnik BCH16 spełnia wymagania normy EN/IEC 61800-5-1 dotyczącej napędów elektrycznych i posiada certyfikat zgodności CE. Został zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa dla maszyn i urządzeń przemysłowych.

Zastosowanie

Serwosilnik BCH16 znajduje zastosowanie w precyzyjnych układach napędowych maszyn przemysłowych, gdzie wymagana jest wysoka dokładność pozycjonowania, stabilność prędkości lub duży moment obrotowy przy niskich prędkościach.

• Sterowanie ruchem w maszynach pakujących, etykieciarkach i maszynach do formowania.
• Precyzyjne pozycjonowanie w systemach CNC, obrabiarkach i centrach obróbczych.
• Napęd taśmociągów i systemów transportowych o wysokiej dynamice.
• Układy pozycjonowania w robotyce przemysłowej i automatyce.

Wskazówki Montażowe

Montaż serwosilnika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną producenta. Przed rozpoczęciem prac należy bezwzględnie odłączyć zasilanie i upewnić się, że układ nie jest pod napięciem. Silnik należy zamocować za pomocą kołnierza 60 mm, dbając o równomierny docisk i unikając naprężeń mechanicznych. Wał z wpustem pozwala na pewne połączenie z elementami napędowymi – należy użyć odpowiedniego klucza do zabezpieczenia połączenia. Po montażu zaleca się przeprowadzenie testów sprawnościowych układu napędowego.

FAQ

• Jakie serwonapędy są kompatybilne z serwosilnikiem BCH16? Silnik jest zaprojektowany do współpracy z serwonapędami z gamy Easy Lexium 16, w szczególności z modelami LXM16DU04M2X i LXM16MU04M2X.
• Jaka jest maksymalna temperatura pracy serwosilnika? Dokładna wartość nie została podana w danych produktu. Zaleca się zapoznanie z dokumentacją techniczną lub kartą katalogową dla określenia dopuszczalnych warunków eksploatacji.
• Czy silnik posiada hamulec postojowy? Parametr hamulca postojowego nie został określony w dostępnych danych. Sprawdź dokumentację produktu lub specyfikację techniczną dla potwierdzenia.
