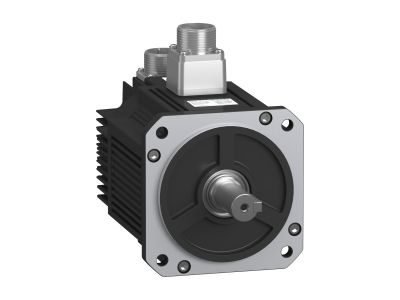

Serwosilnik BCH16, 130 mm, wał 22 mm, 1,5kW, duża bezwładność, 2000rpm, hamulec | BCH16HM15230F6C2 Schneider Electric

Opis i Kluczowe Cechy

Serwosilnik BCH16 to wysokowydajne rozwiązanie do precyzyjnego sterowania ruchem, charakteryzujące się kołnierzem 130 mm i wałem o średnicy 22 mm. Znamionowa moc 1,5 kW przy dużej bezwładności wirnika zapewnia stabilną pracę w aplikacjach wymagających wysokiego momentu obrotowego. Wysoka prędkość znamionowa 2000 obr./min oraz wbudowany hamulec elektromagnetyczny gwarantują szybkie zatrzymanie i utrzymanie pozycji, idealne do zastosowań w napędach pozycjonujących.

• Moc 1,5 kW i wysoka bezwładność: Zapewniają niezawodne utrzymanie prędkości i pozycji nawet przy zmiennym obciążeniu mechanicznym.
• Prędkość znamionowa 2000 obr./min: Pozwala na szybkie cykle pracy w aplikacjach wymagających częstych startów i zatrzymań.
• Wbudowany hamulec elektromagnetyczny: Zapewnia natychmiastowe zatrzymanie wału przy zaniku zasilania lub sygnału sterującego, zwiększając bezpieczeństwo i precyzję pozycjonowania.
• Enkoder inkrementalny 2500 ppr: Umożliwia dokładne monitorowanie położenia wału i kontrolę prędkości, kluczowe dla aplikacji pozycjonujących.
• Stopień ochrony IP65: Odporność na pył i strumienie wody zapewnia niezawodną pracę w trudnych warunkach przemysłowych.

Zgodność z Normami

Serwosilnik BCH16 spełnia wymagania normy EN/IEC 61800-5-1 dotyczącej bezpieczeństwa układów napędowych. Produkt posiada certyfikat CE, potwierdzający zgodność z europejskimi dyrektywami dotyczącymi kompatybilności elektromagnetycznej i niskiego napięcia.

Zastosowanie

Serwosilnik BCH16 przeznaczony jest do zastosowań wymagających precyzyjnego sterowania położeniem i prędkością, szczególnie w maszynach przemysłowych i automatyce.

• Napędy pozycjonujące w maszynach pakujących – szybkie i powtarzalne ruchy.
• Sterowanie ruchem w robotach przemysłowych – precyzyjne pozycjonowanie narzędzi.
• Aplikacje obróbki CNC – utrzymanie stałej prędkości i momentu obrotowego.
• Maszyny do produkcji tekstyliów i papieru – synchronizacja ruchów w liniach produkcyjnych.
• Systemy transportu i sortowania – dokładne sterowanie przenośnikami i podajnikami.

Wskazówki Montażowe

Montaż serwosilnika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP lub specjalistę ds. automatyki. Przed przystąpieniem do prac należy bezwzględnie odłączyć zasilanie i upewnić się, że układ nie znajduje się pod napięciem. Silnik należy zamocować do konstrukcji za pomocą otworów montażowych kołnierza 130 mm, zachowując odpowiednią sztywność połączenia. Wał należy połączyć z napędzanym elementem przy użyciu odpowiedniej tulei lub sprzęgła, dbając o współosiowość układu. Po montażu zaleca się przeprowadzenie testów funkcjonalnych, w tym kalibracji enkodera i sprawdzenia hamulca. Należy zapewnić odpowiednią wentylację, aby zapobiec przegrzewaniu się silnika podczas pracy.

FAQ

• Czy serwosilnik BCH16 jest kompatybilny z innymi serwonapędami? Tak, został zaprojektowany do współpracy z serwonapędami z gamy Easy Lexium 16, w szczególności z modelami LXM16DU15M2X i LXM16MU15M2X. Kombinacje te zapewniają zoptymalizowaną wydajność i łatwość integracji.
• Jakie są zalecenia dotyczące chłodzenia silnika? Ze względu na wysoką moc i prędkość znamionową zaleca się zapewnienie odpowiedniej wentylacji lub zastosowanie chłodzenia wymuszonego w aplikacjach o ciągłym obciążeniu.
• Czy silnik posiada certyfikaty bezpieczeństwa? Tak, posiada certyfikat CE oraz spełnia wymagania normy EN/IEC 61800-5-1 dotyczącej bezpieczeństwa układów napędowych.
