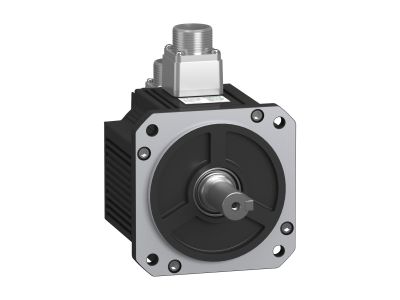

Serwosilnik BCH16, 130 mm, wał 22 mm, 1.0W, duża bezwładność, 2000rpm, 23bit | BCH16HM10232A6C2 Schneider Electric

Opis i Kluczowe Cechy

Serwosilnik BCH16 o wymiarach 130 mm to wysokowydajny napęd do precyzyjnego sterowania ruchem w maszynach przemysłowych. Wyposażony w wał o średnicy 22 mm z wpustem i uszczelnieniem olejowym (IP65), zapewnia niezawodną pracę w warunkach przemysłowych. Wysoka rozdzielczość 23-bitowego enkodera gwarantuje dokładność pozycjonowania, natomiast duża bezwładność umożliwia płynne prowadzenie ruchów nawet przy wysokich obciążeniach.

• Moc 1,0 kW i prędkość 2000 obr/min: Wysoka wydajność energetyczna pozwala na efektywną pracę w aplikacjach wymagających szybkiego i precyzyjnego ruchu.
• 23-bitowy enkoder: Zapewnia dokładność pozycjonowania na poziomie 0,00008° – kluczowe dla aplikacji CNC, pakowarek i manipulatorów.
• Wał 22 mm z wpustem i uszczelnieniem olejowym: Odporny na działanie olejów i smarów przemysłowych, chroni przed zanieczyszczeniami mechanicznymi.
• Duża bezwładność: Umożliwia stabilną pracę przy obciążeniach o wysokim momencie bezwładności, np. w układach pozycjonujących.
• Stopień ochrony IP65: Zapewnia odporność na pył i strumienie wody, co pozwala na stosowanie w trudnych warunkach przemysłowych.

Zgodność z Normami

Serwosilnik BCH16 spełnia wymagania normy EN/IEC 61800-5-1 dotyczącej napędów elektrycznych i posiada certyfikat CE. Projektowany zgodnie z międzynarodowymi standardami bezpieczeństwa maszynowego.

Zastosowanie

Serwosilnik BCH16 przeznaczony jest do precyzyjnych aplikacji sterowania ruchem w maszynach przemysłowych, gdzie wymagana jest wysoka dokładność pozycjonowania i stabilność pracy.

• Napędy CNC i obrabiarek – precyzyjne pozycjonowanie narzędzi.
• Maszyny pakujące i etykietujące – szybkie i powtarzalne ruchy.
• Manipulatory i roboty przemysłowe – sterowanie osiami ruchu.
• Aplikacje pozycjonujące z dużym momentem bezwładności – np. w układach obrotowych.

Wskazówki Montażowe

Montaż serwosilnika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną producenta. Przed rozpoczęciem prac należy odłączyć zasilanie i upewnić się, że układ nie jest pod napięciem. Wał silnika należy dokładnie połączyć z mechanizmem napędzanym, stosując odpowiednie sprzęgła i mocowania. Należy zachować zalecane momenty dokręcania połączeń śrubowych. Po montażu przeprowadzić testy funkcjonalne, sprawdzając m.in. działanie enkodera i szczelność obudowy.

FAQ

• Czy serwosilnik BCH16 jest kompatybilny z innymi urządzeniami? Tak, został zaprojektowany do współpracy z serwonapędami z gamy Easy Lexium 16 (np. LXM16DU10M2X, LXM16MU10M2X), co ułatwia integrację w układach sterowania.
• Jaki jest stopień ochrony IP serwosilnika? Zarówno obudowa, jak i końcówka wału posiadają stopień ochrony IP65 – odporność na pył i strumienie wody.
• Do jakich aplikacji najlepiej nadaje się ten serwosilnik? Przeznaczony jest do precyzyjnych aplikacji sterowania ruchem, takich jak obrabiarki CNC, maszyny pakujące, manipulatory przemysłowe i układy pozycjonujące z dużą bezwładnością.
