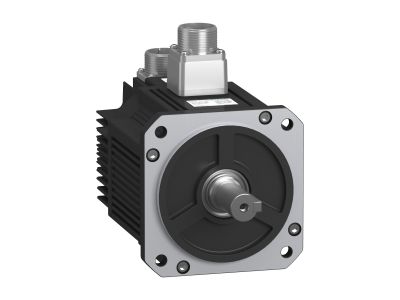

Serwosilnik BCH16, 130 mm, wał 22 mm, 0,85kW, duża bezwładność, 1500rpm, hamulec | BCH16HM08130F6C2 Schneider Electric

Opis i Kluczowe Cechy

Serwosilnik BCH16 o mocy 0,85 kW, prędkości 1500 obr./min i średnicy wału 22 mm to zaawansowany komponent do precyzyjnego sterowania ruchem w maszynach przemysłowych. Kołnierz o średnicy 130 mm zapewnia stabilne mocowanie, a wbudowany hamulec gwarantuje utrzymanie pozycji wału podczas postoju. Wysoka bezwładność masy wirnika pozwala na płynną pracę nawet przy obciążeniach dynamicznych. Końcówka wału z wpustem i uszczelnieniem olejowym ułatwia integrację z napędzanymi mechanizmami.

• Moc 0,85 kW przy 1500 obr./min: Wysoka efektywność energetyczna w aplikacjach wymagających stabilnej pracy przy średnich obciążeniach.
• Duża bezwładność wirnika: Zapewnia płynne przenoszenie ruchu i redukcję wahań prędkości, kluczowe w systemach pozycjonowania.
• Wbudowany hamulec: Utrzymuje wał w ustalonej pozycji po wyłączeniu zasilania, zwiększając bezpieczeństwo i precyzję zatrzymania.
• Stopień ochrony IP65: Odporność na pył i strumienie wody – możliwość stosowania w środowiskach przemysłowych, również w obecności chłodziw lub pyłów ściernych.
• Enkoder inkrementalny 2500 ppr: Wysoka rozdzielczość sygnału zwrotnego umożliwia precyzyjne sterowanie pozycją i prędkością w aplikacjach CNC lub pakowarkach.

Zgodność z Normami

Serwosilnik BCH16 spełnia wymagania normy EN/IEC 61800-5-1 dotyczącej układów napędowych o regulowanej prędkości. Posiada certyfikat CE, potwierdzający zgodność z dyrektywami unijnymi w zakresie bezpieczeństwa maszyn i kompatybilności elektromagnetycznej.

Zastosowanie

Serwosilnik BCH16 dedykowany jest do napędów przemysłowych wymagających wysokiej precyzji ruchu i stabilności pracy. Ze względu na swoją budowę i parametry, idealnie sprawdza się w aplikacjach złożonych układów pozycjonujących.

• Sterowanie ruchem w maszynach pakujących i etykietujących – precyzyjne pozycjonowanie rolek i taśm.
• Napędy osi w obrabiarkach CNC i centrach frezarskich – zapewnienie powtarzalności ruchów.
• Serwonapędy w automatycznych liniach produkcyjnych – synchronizacja pracujących zespołów.
• Układy pozycjonowania w robotach przemysłowych i portalowych – wysoka dynamika i dokładność.

Wskazówki Montażowe

Montaż serwosilnika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną producenta. Wał silnika należy połączyć z napędzanym mechanizmem za pomocą sprzęgła elastycznego, minimalizując obciążenia poprzeczne. Stopień ochrony IP65 wymaga zachowania czystości otoczenia – unikać osadzania się pyłów przewodzących na powierzchni silnika. Po montażu przeprowadzić testy zwarciowe i pomiar prądu rozruchowego. W przypadku pracy w środowiskach wilgotnych lub zapylonych, zaleca się okresową konserwację uszczelnień wału.

FAQ

• Czy serwosilnik BCH16 jest kompatybilny z innymi serwonapędami? Tak, zaprojektowany do współpracy z serwonapędami z serii Easy Lexium 16, m.in. LXM16DU15M2X i LXM16MU15M2X. Pełna kompatybilność zapewniona jest przy zachowaniu klasy mocy.
• Jakie medium chłodzące można stosować w otoczeniu silnika? Serwosilnik posiada stopień ochrony IP65, co pozwala na stosowanie w środowiskach z chłodziwami lub pyłami ściernymi. Należy jednak unikać bezpośredniego kontaktu z cieczami agresywnymi chemicznie.
• Czy silnik posiada opcję hamulca awaryjnego? Tak, wyposażony jest w wbudowany hamulec, który aktywuje się automatycznie po zaniku zasilania, utrzymując wał w położeniu spoczynkowym.
