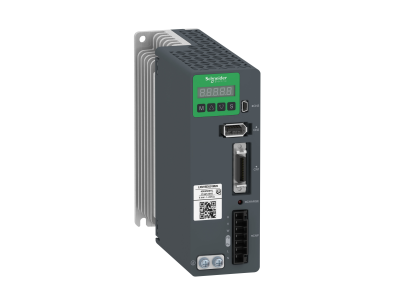

Serwonapęd motion, Easy Lexium 16, jednofazowy 200...240V 0,2kW, bez filtra EMC | LXM16DU02M2X Schneider Electric

Opis i Kluczowe Cechy

Serwonapęd motion Easy Lexium 16 to jednofazowe urządzenie zasilane napięciem 200...240V o mocy 0,2kW, zaprojektowane do precyzyjnego sterowania ruchem w maszynach przemysłowych. Wyposażony w interfejs PTI/PTO z 6 wejściami cyfrowymi i 3 wyjściami cyfrowymi zapewnia elastyczną integrację z systemami sterowania. Charakteryzuje się wysoką wydajnością przy niskim poborze energii, co czyni go idealnym rozwiązaniem dla aplikacji wymagających kontroli pozycji o niskiej i wysokiej prędkości.

• Zasilanie jednofazowe 200...240V: Kompatybilność z powszechnie dostępnymi sieciami zasilającymi w Europie, ułatwia instalację i uruchomienie.
• Moc 0,2kW z prędkością znamionową 3000 obr./min: Zapewnia stabilną pracę w aplikacjach wymagających precyzyjnego pozycjonowania i wysokiej dynamiki.
• Interfejs PTI/PTO z 6 wejściami i 3 wyjściami cyfrowymi: Umożliwia bezpośrednią integrację z systemami sterowania maszyn, skracając czas uruchomienia i minimalizując koszty okablowania.
• Stopień ochrony IP20: Ochrona przed przypadkowym dotykiem części pod napięciem – przeznaczony do montażu w osłoniętych szafach sterowniczych.
• Łatwa integracja z serwosilnikami BCH16: Kombinacje serwonapędu i serwosilnika zoptymalizowane pod kątem prostych maszyn przemysłowych, zapewniające szybkie i niezawodne uruchomienie.

Zgodność z Normami

Serwonapęd Easy Lexium 16 spełnia wymagania normy EN/IEC 61800-5-1 dotyczącej bezpieczeństwa maszyn i urządzeń elektrycznych. Posiada certyffikat CE oraz klasę kompatybilności elektromagnetycznej 3C3 zgodnie z EN/IEC 61800-3.

Zastosowanie

Serwonapęd motion Easy Lexium 16 znajduje zastosowanie w szerokim zakresie aplikacji przemysłowych wymagających precyzyjnego sterowania ruchem i pozycjonowaniem.

• Proste maszyny pakujące i etykietujące – kontrola prędkości i pozycji przy niskim i wysokim obciążeniu.
• Ramię robota przemysłowego – precyzyjne pozycjonowanie w aplikacjach pick and place.
• Urządzenia do uszczelniania i klejenia – synchronizacja ruchu z linią produkcyjną.
• Maszyny drukujące – dokładne sterowanie napędami przy wysokich prędkościach obrotowych.

Wskazówki Montażowe

Montaż serwonapędu powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną producenta. Urządzenie należy zamontować w osłoniętej szafie sterowniczej, chroniąc je przed wilgocią i zanieczyszczeniami. Podczas podłączania zwrócić uwagę na prawidłowe uziemienie i dobór przewodów zgodnie z klasą mocy. Należy zapewnić odpowiednią wentylację, aby uniknąć przegrzania. Przed uruchomieniem przeprowadzić testy funkcjonalne i sprawdzić poprawność połączeń sygnałowych.

FAQ

• Czy serwonapęd Easy Lexium 16 wymaga stosowania zewnętrznego filtra EMC? Nie – urządzenie jest dostarczane bez filtra EMC, co ułatwia instalację w aplikacjach, gdzie wymagania dotyczące emisji elektromagnetycznej są mniej rygorystyczne.
• Jaka jest maksymalna prędkość obrotowa serwonapędu? Maksymalna prędkość obrotowa wynosi 5000 obr./min, co pozwala na zastosowanie w aplikacjach wymagających wysokiej dynamiki ruchu.
• Czy serwonapęd jest kompatybilny z innymi serwosilnikami poza BCH16? Urządzenie zostało zoptymalizowane do współpracy z serwosilnikami BCH16. Zastosowanie innych silników może wymagać indywidualnego dostosowania parametrów sterowania.
