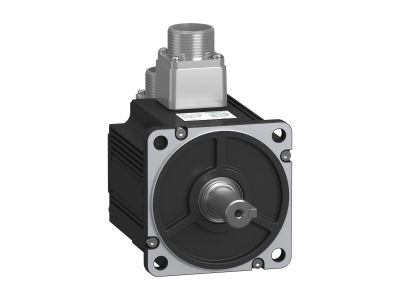

Serwomotor BCH16, 100 mm, wał 19 mm, 1.0kW, niska bezwładność, 3000rpm, 23bit | BCH16LH10332A6C2 Schneider Electric

Opis i Kluczowe Cechy

Serwomotor BCH16 to wysokowydajny serwosilnik o mocy 1.0 kW, zaprojektowany do współpracy z serwonapędami z gamy Easy Lexium 16. Charakteryzuje się niską bezwładnością, co umożliwia szybkie i precyzyjne pozycjonowanie w aplikacjach przemysłowych. Wyposażony w 23-bitowy enkoder wysokiej rozdzięczności, kołnierz montażowy 100 mm oraz wał o średnicy 19 mm z wpustem, zapewnia stabilną pracę i łatwą integrację z maszynami. Stopień ochrony IP65 chroni zarówno obudowę, jak i końcówkę wału przed pyłem i wodą.

• Moc 1.0 kW przy niskiej bezwładności: Szybkie reagowanie i wysoka dynamika pracy – idealny do aplikacji wymagających częstych zmian prędkości i momentu.
• 23-bitowy enkoder: Zapewnia precyzyjne sterowanie pozycją z rozdzielczością do 0,00008° – kluczowe dla dokładnego pozycjonowania w maszynach CNC i pakujących.
• Kołnierz 100 mm i wał 19 mm z wpustem: Umożliwia bezpośrednią integrację z serwonapędami i maszynami, eliminując potrzebę stosowania adapterów.
• Stopień ochrony IP65: Odporność na pył i strumienie wody – możliwa praca w trudnych warunkach przemysłowych.
• Prędkość znamionowa 3000 obr./min: Wysoka prędkość obrotowa pozwala na efektywną pracę w aplikacjach wymagających szybkiego ruchu.

Zgodność z Normami

Serwomotor BCH16 spełnia wymagania normy EN/IEC 61800-5-1 dotyczącej napędów elektrycznych o regulowanej prędkości. Produkt posiada certyfikat CE, potwierdzający zgodność z unijnymi wymaganiami w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Serwomotor BCH16 znajdzie zastosowanie w aplikacjach przemysłowych wymagających precyzyjnego pozycjonowania, kontroli prędkości i momentu obrotowego.

• Maszyny pakujące i etykietujące – dokładne pozycjonowanie produktów na liniach produkcyjnych.
• CNC i obrabiarki – precyzyjne sterowanie ruchem narzędzi tnących i frezujących.
• Roboty przemysłowe – napęd osi o wysokiej dynamice i powtarzalności.
• Sterowanie zaworami i siłownikami – aplikacje wymagające szybkiej reakcji i wysokiej dokładności.
• Maszyny tekstylne i drukarskie – synchronizacja ruchów w procesach produkcyjnych.

Wskazówki Montażowe

Montaż serwomotora powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP lub specjalistę ds. automatyki. Przed rozpoczęciem prac należy bezwzględnie odłączyć zasilanie i upewnić się, że wszystkie elementy mechaniczne są unieruchomione. Silnik należy montować przy użyciu odpowiednich elementów złącznych (np. śrub M6) do płaskiej i stabilnej powierzchni montażowej. Wał należy połączyć z maszyną za pomocą odpowiedniego sprzęgła lub bezpośrednio (zgodnie z dokumentacją techniczną). Po montażu przeprowadzić testy funkcjonalne, weryfikując poprawność działania enkodera i sygnałów sterujących. Stopień ochrony IP65 wymaga okresowej kontroli stanu uszczelek.

FAQ

• Z jakimi serwonapędami współpracuje serwomotor BCH16? Serwomotor BCH16 został zaprojektowany do współpracy z serwonapędami z gamy Easy Lexium 16, w szczególności z modelami LXM16DU10M2X i LXM16MU10M2X – kompatybilność oparta na klasie mocy.
• Jaki jest zakres prędkości obrotowej serwomotora? Prędkość znamionowa wynosi 3000 obr./min, co pozwala na efektywną pracę w większości aplikacji przemysłowych wymagających szybkiego ruchu.
• Czy serwomotor nadaje się do pracy w warunkach zewnętrznych? Stopień ochrony IP65 zapewnia odporność na pył i strumienie wody, jednak bezpośredni kontakt z deszczem lub zanurzenie w wodzie nie są zalecane – produkt przeznaczony do pracy w suchych lub lekko wilgotnych środowiskach przemysłowych.
