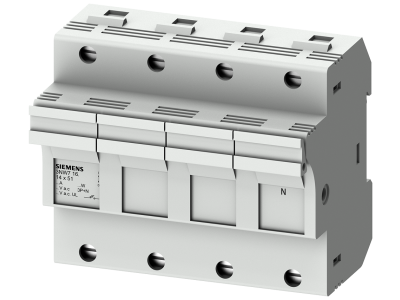

Uchwyt do bezpieczników cylindrycznych, 14x51 mm, 3P+N, In: 50 A, Un AC: 690 V, SENTRON | 3NW7161 Siemens

Alternatywny kod produktu: 3NW7161

Opis i Kluczowe Cechy

Uchwyt bezpiecznikowy Siemens SENTRON, oznaczony symbolem 3NW7161, przeznaczony jest do bezpieczników cylindrycznych o wymiarach 14x51 mm w konfiguracji 3P+N. Prąd znamionowy 50 A oraz napięcie AC 690 V pozwalają na bezpieczną pracę w przemysłowych obwodach silnoprądowych, zapewniając skuteczną ochronę przed zwarciami i przeciążeniami. Uchwyt został zaprojektowany jako element systemu do selektywnej ochrony urządzeń i spełnia wymagania norm IEC 60269-1, -2, -3 oraz UL 512.

• Prąd znamionowy 50 A: Umożliwia ochronę obwodów o znacznym poborze mocy, minimalizując ryzyko przegrzania połączeń.
• Napięcie znamionowe AC 690 V: Gwarantuje bezpieczną izolację w instalacjach przemysłowych o wysokim napięciu międzyfazowym.
• Konfiguracja 3P+N: Odpowiednia do trójfazowych obwodów z przewodem neutralnym, typowych w systemach rozdziału energii.
• Miejsce na zapasowe wkładki bezpiecznikowe w module wsuwanym: Umożliwia szybką wymianę przepalonego bezpiecznika bez potrzeby poszukiwania zapasów.
• Pulsująca dioda LED sygnalizująca wyzwolenie: Pozwala błyskawicznie zidentyfikować przepaloną wkładkę, skracając czas przestoju w instalacji.

Zgodność z Normami

Uchwyt bezpiecznikowy 3NW7161 spełnia wymagania norm IEC 60269-1, -2 i -3 (części ogólna, wymagania dla wkładek bezpiecznikowych i dodatkowe wymagania dla bezpieczników półprzewodnikowych) oraz normy UL 512. Posiada certyfikat CE i może być stosowany jako odłącznik bezpiecznikowy zgodnie z europejskimi standardami bezpieczeństwa. Produkt nie jest przeznaczony do łączenia pod obciążeniem – do tego celu firma Siemens oferuje dedykowane rozwiązania, np. serię 3KF.

Zastosowanie

Uchwyt SENTRON 3NW7161 znajduje zastosowanie przede wszystkim w przemysłowych instalacjach wymagających selektywnej ochrony odbiorników. Stanowi element rozdzielnic głównych i podrozdzielnic, w których priorytetem jest szybkie wyeliminowanie uszkodzonego obwodu bez wpływu na pozostałe linie.

• Ochrona silników elektrycznych i urządzeń produkcyjnych przed zwarciami i przeciążeniami.
• Zabezpieczenie linii zasilających w rozdzielnicach głównych i podrozdzielnicach obiektów przemysłowych.
• Stosowany w systemach selektywnej ochrony, gdzie wymagana jest koordynacja z wkładkami bezpiecznikowymi o różnych charakterystykach.
• Przeznaczony do montażu w szafach sterowniczych i energetycznych jako odłącznik bezpiecznikowy (nie do łączenia pod obciążeniem).

Wskazówki Montażowe

Montaż uchwytu bezpiecznikowego 3NW7161 powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją producenta. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie i zabezpieczyć instalację przed przypadkowym załączeniem. Przekrój przewodów zasilających i odchodzących należy dobrać do prądu znamionowego 50 A, uwzględniając normy dotyczące obciążalności długotrwałej. Uchwyt montować na szynie DIN (TH35) zgodnie z zaleceniami producenta. Po montażu sprawdzić poprawność osadzenia wkładek bezpiecznikowych oraz działanie wskaźnika LED.

FAQ

• Czy uchwyt bezpiecznikowy 3NW7161 posiada wskaźnik zadziałania? Tak, uchwyt wyposażony jest w pulsującą diodę LED, która sygnalizuje wyzwolenie wkładki bezpiecznikowej, co ułatwia szybką lokalizację uszkodzonego obwodu.
• Czy uchwyt nadaje się do łączenia pod obciążeniem? Nie, produkt został zaprojektowany jako odłącznik bezpiecznikowy i nie jest przewidziany do łączenia pod obciążeniem. Do tego typu operacji należy stosować wyłączniki bezpiecznikowe z serii Siemens 3KF.
• Jakie wkładki bezpiecznikowe pasują do tego uchwytu? Uchwyt jest przeznaczony do bezpieczników cylindrycznych o wymiarach 14x51 mm, zgodnych z normą IEC 60269. Należy stosować wkładki o prądzie znamionowym dostosowanym do zabezpieczanego obwodu.
