Rozłącznik izolacyjny bezpiecznikowy 3NP1, 3-bieg., NH2, 400 A, SENTRON | 3NP1153-1DA10 Siemens

Alternatywny kod produktu: 3NP11531DA10

Opis i Kluczowe Cechy

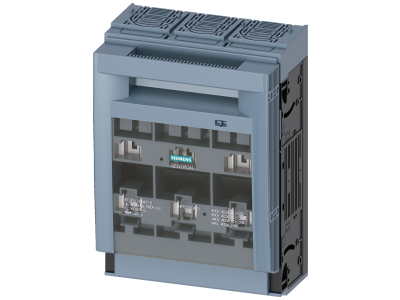

Rozłącznik izolacyjny bezpiecznikowy Siemens SENTRON 3NP1153-1DA10 to trójbiegunowe urządzenie przeznaczone do wkładek NH2, o prądzie znamionowym 400 A. Zaprojektowany do nadbudowania lub wbudowania na płycie montażowej, z przyłączem płaskim i osłoną płaską 70 mm. Łączy w sobie solidną konstrukcję z wygodną techniką przyłączeniową, zapewniając niezawodną ochronę instalacji i personelu w wymagających aplikacjach przemysłowych i infrastrukturalnych.

• Prąd znamionowy 400 A (wkładki NH2): Gwarantuje bezpieczne przewodzenie dużych obciążeń i skuteczną ochronę przed przeciążeniem oraz zwarciem w rozdzielnicach głównych i podrozdzielnicach.
• Ochrona reach-round i przed dotykiem: Konstrukcja uniemożliwia przypadkowe dotknięcie części przewodzących prąd podczas montażu w systemach szyn zbiorczych, nawet przy dostępie od tyłu, podnosząc bezpieczeństwo personelu.
• Duże okienka kontrolne: Umożliwiają łatwą wizualną kontrolę stanu bezpieczników bez potrzeby otwierania obudowy, co przyspiesza serwis i diagnostykę.
• Modułowa budowa z możliwością przebudowy: Umożliwia szybką zmianę kierunku wyprowadzenia kabli (góra/dół) oraz elastyczne ustawianie punktów czasowych łącznika pomocniczego – synchronizacja lub wyprzedzenie, co ułatwia integrację z systemami automatyki.
• Możliwość zamknięcia i zaplombowania: Zabezpiecza przed nieautoryzowanym dostępem i przypadkowym załączeniem, co jest kluczowe w instalacjach wymagających blokad.

Zgodność z Normami

Rozłącznik izolacyjny bezpiecznikowy Siemens SENTRON 3NP1 spełnia wymagania obowiązujących norm europejskich i posiada certyfikat CE. Jego konstrukcja zapewnia bezpieczną pracę w warunkach przemysłowych i infrastrukturalnych, zgodnie z międzynarodowymi standardami dla aparatury łączeniowej.

Zastosowanie

Rozłącznik izolacyjny bezpiecznikowy 3NP1153-1DA10 znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna i bezpieczna separacja obwodów oraz ochrona przed przeciążeniem i zwarciem. Dzięki modułowej budowie sprawdza się zarówno w nowych instalacjach, jak i przy modernizacji istniejących rozdzielnic.

• Ochrona głównych linii zasilających w budynkach przemysłowych i użyteczności publicznej.
• Separacja i zabezpieczenie obwodów odbiorczych w infrastrukturze (np. stacje pomp, wentylacja, oświetlenie).
• Instalacje w systemach szyn zbiorczych Siemens 8US oraz na płytach montażowych w rozdzielnicach.
• Zastosowania wymagające monitorowania stanu bezpieczników (opcjonalna elektronika kontroli bezpieczników z monitoringiem sieci).

Wskazówki Montażowe

Montaż i serwis rozłącznika izolacyjnego bezpiecznikowego mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie i zabezpieczyć przed przypadkowym załączeniem. Urządzenie jest przystosowane do mocowania na płycie montażowej, szynie montażowej lub w systemie szyn zbiorczych Siemens 8US. Przyłącze płaskie umożliwia pewne i trwałe połączenie przewodów o odpowiednim przekroju (dobranym do prądu 400 A). Należy przestrzegać momentów dokręcania śrub i zacisków zgodnie z dokumentacją producenta. Osłonę płaską 70 mm montować zgodnie z instrukcją, aby zachować deklarowany stopień ochrony.

FAQ

• Jaki jest stopień ochrony rozłącznika? Rozłącznik oferuje stopień ochrony do IP40, co oznacza ochronę przed ciałami stałymi o średnicy powyżej 1 mm oraz przed kroplami wody z każdego kierunku (w zależności od konfiguracji montażu).
• Czy rozłącznik posiada funkcję monitorowania bezpieczników? Tak, w opisie e-commerce wskazano możliwość wyposażenia w opcjonalną elektronikę kontroli bezpieczników wraz z monitoringiem sieci. Należy to uwzględnić przy zamawianiu osobno.
• Jaki jest tryb pracy rozłącznika – czy może pełnić funkcję łącznika izolacyjnego? Tak, jest to rozłącznik izolacyjny bezpiecznikowy, co oznacza, że zapewnia widoczną przerwę izolacyjną i bezpieczne odłączenie napięcia przy pracach serwisowych. Producent przewidział w konstrukcji cechy izolacyjne zgodne z wymaganiami norm dla rozłączników.
