Wkładka bezpiecznika cylindrycznego, 8x32 mm, 4 A, gG, Un AC: 400 V, SENTRON | 3NW6304-1 Siemens

Opis i Kluczowe Cechy

Wkładka bezpiecznika cylindrycznego o wymiarach 8x32 mm to kluczowy element selektywnej ochrony obwodów elektrycznych w instalacjach przemysłowych. Charakterystyka gG zapewnia skuteczną ochronę zarówno przed przeciążeniami, jak i zwarciami. Napięcie znamionowe AC 400 V pozwala na zastosowanie w sieciach trójfazowych. Wkładka nie jest przeznaczona do łączenia pod obciążeniem.

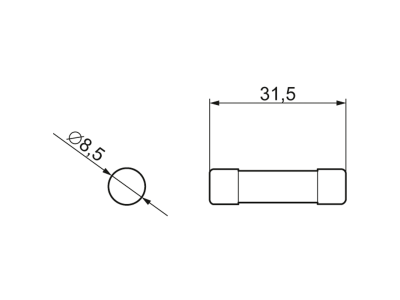

• Wymiary 8x32 mm: Standardowy rozmiar cylindrycznych wkładek bezpiecznikowych, kompatybilny z większością gniazd bezpiecznikowych w instalacjach przemysłowych.
• Charakterystyka gG: Szybkie i skuteczne działanie przy zwarciach i przeciążeniach, zapewniające ochronę kabli i urządzeń przed uszkodzeniem.
• Napięcie znamionowe AC 400 V: Przeznaczona do pracy w sieciach trójfazowych o napięciu międzyfazowym 400 V, powszechnie stosowanych w przemyśle.
• Selektywna ochrona obwodów: Unikalna konstrukcja umożliwia precyzyjne dobranie wkładek do konkretnych obwodów, co zwiększa niezawodność całej instalacji.
• Łatwa wymiana wkładek: Standardowy format ułatwia montaż i wymianę uszkodzonych elementów w ramach konserwacji instalacji.

Zgodność z Normami

Wkładka spełnia wymagania normy IEC 60269-1, IEC 60269-2 oraz IEC 60269-3, co potwierdza jej zgodność z międzynarodowymi standardami ochrony przeciwporażeniowej i przeciwpożarowej. Posiada również certyfikację zgodnie z normą UL 512.

Zastosowanie

Wkładki bezpiecznikowe cylindryczne 8x32 mm znajdują zastosowanie w szerokim zakresie instalacji przemysłowych, gdzie wymagana jest selektywna ochrona obwodów elektrycznych.

• Ochrona obwodów zasilających maszyny i urządzenia przemysłowe przed przeciążeniami i zwarciami.
• Stosowanie w rozdzielnicach niskonapięciowych, szafach sterowniczych i tablicach bezpiecznikowych.
• Zabezpieczenie obwodów oświetleniowych i gniazd w instalacjach przemysłowych.
• Montaż w układach napędowych, sterowania i automatyki przemysłowej.

Wskazówki Montażowe

Montaż i wymianę wkładek bezpiecznikowych powinien wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie i upewnić się, że nie ma ryzyka przypadkowego załączenia. Wkładkę należy wsunąć do gniazda bezpiecznikowego aż do oporu, zapewniając pewny kontakt elektryczny. Nie należy stosować wkładek o innych parametrach niż zalecane przez producenta urządzenia.

FAQ

• Czy wkładka może być stosowana do łączenia pod obciążeniem? Nie – wkładki cylindryczne nie są przeznaczone do łączenia pod obciążeniem. Do takich zastosowań należy stosować odpowiednie łączniki.
• Jakie jest maksymalne napięcie stałe (DC), przy którym można stosować wkładkę? Dane techniczne nie określają maksymalnego napięcia stałego. Należy stosować wkładkę wyłącznie w zakresie napięcia znamionowego AC 400 V.
• Czy charakterystyka gG jest odpowiednia do ochrony silników elektrycznych? Charakterystyka gG zapewnia ochronę zarówno przed zwarciami, jak i przeciążeniami, dlatego nadaje się do zabezpieczania silników elektrycznych o typowych parametrach pracy.
