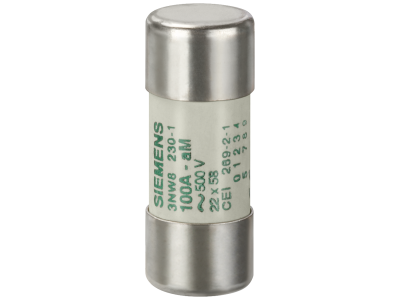

Wkładka bezpiecznika cylindrycznego, 22x58 mm, 100 A, aM, Un AC: 500 V, SENTRON | 3NW8230-1 Siemens

Alternatywny kod produktu: 3NW82301

Opis i Kluczowe Cechy

Wkładka bezpiecznika cylindrycznego Siemens SENTRON o symbolu 3NW8230-1 to element ochrony obwodów przemysłowych zaprojektowany w standardowym rozmiarze 22x58 mm. Prąd znamionowy 100 A w połączeniu z charakterystyką aM pozwala skutecznie zabezpieczać obwody silnikowe i urządzenia przed skutkami zwarć, zapewniając selektywność w sieciach o napięciu AC 500 V.

• Prąd znamionowy 100 A: Umożliwia bezpieczną ochronę obwodów o znacznym obciążeniu, minimalizując ryzyko przegrzania i uszkodzenia przewodów.
• Charakterystyka aM: Przeznaczona do ochrony odbiorników o charakterze indukcyjnym, takich jak silniki elektryczne – zapobiega wyzwalaniu podczas rozruchu, a pewnie odcina prąd zwarciowy.
• Napięcie znamionowe AC 500 V: Dopasowana do typowych sieci przemysłowych, gwarantuje bezpieczną pracę w instalacjach o podwyższonym napięciu.
• Standardowy wymiar 22x58 mm: Kompatybilna z szeroką gamą uchwytów bezpiecznikowych, co ułatwia integrację z istniejącymi rozdzielnicami.
• Certyfikowana niezawodność: Wkładka spełnia wymagania norm IEC 60269-1, -2, -3 oraz UL 512, potwierdzając wysoką jakość i bezpieczeństwo użytkowania.

Zgodność z Normami

Wkładka bezpiecznika cylindrycznego 3NW8230-1 jest zgodna z normami IEC 60269-1, -2 i -3, a także spełnia wymagania normy UL 512. Posiada oznaczenie CE i jest przeznaczona do stosowania w systemach bezpieczników cylindrycznych SENTRON zgodnych z europejskim standardem DIN.

Zastosowanie

Dzięki charakterystyce aM oraz wysokiemu prądowi znamionowemu wkładka znajduje zastosowanie przede wszystkim w przemyśle, gdzie wymagana jest selektywna ochrona zwarciowa obwodów silnikowych i urządzeń o znacznym poborze prądu.

• Ochrona obwodów zasilających silniki elektryczne w maszynach i liniach produkcyjnych.
• Zabezpieczanie rozdzielnic głównych i podrozdzielnic w halach przemysłowych.
• Stosowanie w układach sterowania i automatyki budynkowej wymagających selektywności przetężeń.
• Zabezpieczanie instalacji zasilających transformatory, piece i inne urządzenia obciążone dużym prądem rozruchowym.

Wskazówki Montażowe

Montaż i wymianę wkładki bezpiecznikowej może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP. Przed każdą ingerencją bezwzględnie odłączyć napięcie i upewnić się, że obwód nie jest pod obciążeniem. Wkładkę należy umieścić w dedykowanym uchwycie bezpiecznikowym o rozmiarze 22x58 mm, zgodnym z normą DIN. Przekrój przewodów w uchwycie i zabezpieczenia obwodu dobrać do prądu znamionowego 100 A. Moment dokręcania śrub w uchwycie stosować zgodnie z dokumentacją producenta.

FAQ

• Czym charakteryzuje się charakterystyka aM? Charakterystyka aM (oznaczenie "a" – ochrona zwarciowa, "M" – ochrona odbiorników silnikowych) umożliwia przepływ prądu rozruchowego bez wyzwalania, a przy zwarciu działa bardzo szybko. Jest zalecana do obwodów z silnikami i transformatorami.
• Czy wkładkę można wymienić pod napięciem? Nie. Bezpieczniki cylindryczne SENTRON nie są przeznaczone do łączenia pod obciążeniem – przed wymianą należy bezwzględnie odłączyć napięcie w obwodzie.
• Jakie normy spełnia ten bezpiecznik? Wkładka 3NW8230-1 jest zgodna z normami IEC 60269-1, -2, -3 oraz UL 512, co gwarantuje jej bezpieczne użytkowanie w instalacjach przemysłowych zgodnych z europejskimi i amerykańskimi standardami.
