Wkładka bezpiecznika cylindrycznego, 10x38 mm, 16 A, aM, Un AC: 500 V, SENTRON | 3NW8005-1 Siemens

Alternatywny kod produktu: 3NW80051

Opis i Kluczowe Cechy

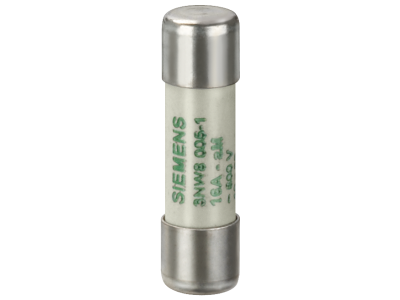

Wkładka bezpiecznikowa cylindryczna Siemens SENTRON (symbol 3NW8005-1) o rozmiarze 10×38 mm, przeznaczona do ochrony przeciwzwarciowej obwodów przemysłowych. Dzięki prądowi znamionowemu 16 A i charakterystyce aM (opóźnionej) zapewnia selektywne zabezpieczenie silników i odbiorników o wysokim prądzie rozruchowym, bez ryzyka przedwczesnego wyłączenia. Napięcie znamionowe AC 500 V umożliwia pracę w standardowych sieciach niskiego napięcia.

• Prąd znamionowy 16 A: Gwarantuje bezpieczną pracę w obwodach o znacznym obciążeniu, chroniąc przed skutkami zwarć bez przegrzewania styków.
• Charakterystyka aM (opóźniona): Zaprojektowana do zabezpieczania silników i transformatorów – wytrzymuje krótkotrwałe przeciążenia rozruchowe, a wyzwala dopiero przy trwałym zwarciu.
• Napięcie znamionowe AC 500 V: Odpowiednia do zasilania przemysłowego 400 V oraz innych sieci do 500 V prądu przemiennego.

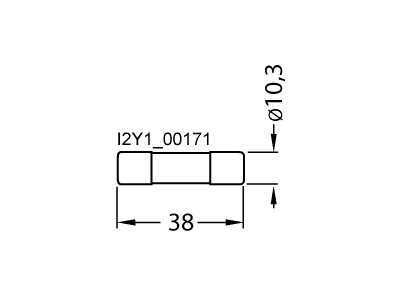

• Wymiary 10×38 mm (standardowy rozmiar cylindryczny): Pasuje do typowych uchwytów i opraw bezpiecznikowych, co ułatwia szybką wymianę i zapewnia kompatybilność z istniejącą infrastrukturą.
• Konstrukcja cylindryczna z końcówkami kontaktowymi: Zapewnia pewne osadzenie w uchwycie oraz niską rezystancję przejścia, minimalizując straty mocy.

Zgodność z Normami

Wkładka bezpiecznikowa Siemens SENTRON spełnia wymagania norm IEC 60269-1, -2 i -3 (dane deklarowane przez producenta). Posiada certyfikat CE, potwierdzający zgodność z europejskimi dyrektywami bezpieczeństwa. Produkt jest testowany i dopuszczony do stosowania jako zabezpieczenie zwarciowe w instalacjach przemysłowych – nie jest jednak przeznaczony do łączenia pod obciążeniem.

Zastosowanie

Wkładka bezpiecznikowa cylindryczna 10×38 mm o charakterystyce aM znajduje zastosowanie wszędzie tam, gdzie wymagana jest selektywna ochrona przeciwzwarciowa urządzeń o charakterze indukcyjnym i wysokim prądzie rozruchowym.

• Zabezpieczanie silników elektrycznych (szczególnie asynchronicznych) przed skutkami zwarć międzyfazowych i doziemnych.
• Ochrona transformatorów małej i średniej mocy, aparatury sterowniczej oraz rozdzielnic przemysłowych.
• Stosowanie w liniach zasilających maszyny CNC, pompy, wentylatory, przenośniki – wszędzie gdzie potrzebna jest odporność na udary prądowe.
• Zabezpieczanie obwodów oświetlenia przemysłowego oraz instalacji tymczasowych na budowach.

Wskazówki Montażowe

Montaż i wymianę wkładki bezpiecznikowej może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP (do 1 kV). Przed każdą ingerencją bezwzględnie odłącz napięcie od obwodu. Wkładkę należy umieścić w uchwycie bezpiecznikowym (oprawie) przystosowanym do wkładek 10×38 mm – standardowo na szynie TH35. Podczas dokręcania śrub zacisków uchwytu stosuj moment dokręcania zgodny z dokumentacją producenta oprawy. Przekrój przewodów dobierz do prądu znamionowego zabezpieczanego obwodu (min. 1,5 mm² przy 16 A). Po wymianie upewnij się, że wkładka jest prawidłowo osadzona i nie ma luzów. Uwaga: wkładka nie jest przystosowana do łączenia pod obciążeniem – wyłącz obwód przed wymianą.

FAQ

• Czy ta wkładka ma wbudowaną sygnalizację przepalenia (LED)? Nie, wkładka bezpiecznikowa 3NW8005-1 jest elementem pasywnym – nie posiada wbudowanej diody LED. Sygnalizację wyzwolenia można uzyskać poprzez zastosowanie dedykowanego uchwytu z sygnalizacją (np. moduł wsuwany z pulsującą LED w systemie SENTRON).
• Jaki jest stopień ochrony samej wkładki? Wkładka bezpiecznikowa jako element nie ma przypisanego stopnia IP – ochronę przed pyłem i wilgocią zapewnia obudowa lub rozdzielnica, w której jest zainstalowana. Typowo dla aparatury modułowej w rozdzielnicy stosuje się IP20.
• Do jakich obwodów nadaje się charakterystyka aM? Charakterystyka aM (opóźniona) jest przeznaczona do zabezpieczania obwodów silnikowych i transformatorowych, gdzie występują duże prądy rozruchowe (przeciążeniowe, ale krótkotrwałe). Nie stosuje się jej do ochrony przewodów i kabli przed przeciążeniem – w takich przypadkach właściwsza jest charakterystyka gG (całozakresowa).
