Wkładka bezpiecznika cylindrycznego, 10x38 mm, 10 A, aM, Un AC: 500 V, SENTRON | 3NW8003-1 Siemens

Alternatywny kod produktu: 3NW80031

Opis i Kluczowe Cechy

Wkładka bezpiecznika cylindrycznego Siemens SENTRON o symbolu 3NW8003-1 to element zabezpieczający typu aM (ochrona silników) o wymiarach 10x38 mm. Prąd znamionowy 10 A i napięcie znamionowe 500 V AC zapewniają skuteczną ochronę zwarciową w przemysłowych obwodach odbiorników o znacznym poborze mocy. Dzięki kompaktowej budowie wkładka pasuje do standardowych uchwytów cylindrycznych, co ułatwia jej stosowanie w istniejących rozdzielnicach.

• Prąd znamionowy 10 A: Dobrany do zabezpieczania obwodów silnikowych i urządzeń o średnim obciążeniu, minimalizując ryzyko przegrzania i uszkodzenia instalacji.
• Napięcie znamionowe 500 V AC: Umożliwia pracę w przemysłowych sieciach niskiego napięcia, zapewniając bezpieczne odłączanie w stanach awaryjnych.
• Charakterystyka aM (ochrona silników): Przystosowana do wytrzymywania wysokich prądów rozruchowych, jednocześnie szybko reagująca na zwarcia – chroni zarówno silnik, jak i przewody.

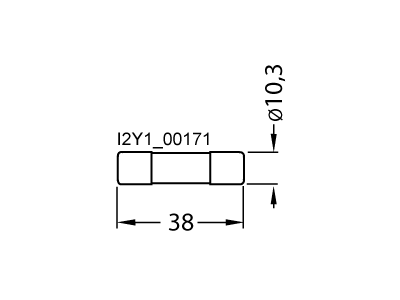

• Wymiary 10x38 mm: Kompatybilność z szeroką gamą uchwytów bezpiecznikowych SENTRON i innych renomowanych producentów, co upraszcza projektowanie rozdzielnic.
• Zgodność z normami IEC/EN 60269 oraz UL 512: Potwierdza jakość i bezpieczeństwo stosowania w różnych systemach elektrycznych na świecie.

Zgodność z Normami

Wkładka bezpiecznika cylindrycznego Siemens SENTRON 3NW8003-1 spełnia wymagania norm międzynarodowych IEC 60269-1, -2 i -3 oraz amerykańskiej normy UL 512. Posiada certyfikat CE, co oznacza zgodność z europejskimi dyrektywami dotyczącymi niskiego napięcia i kompatybilności elektromagnetycznej.

Zastosowanie

Wkładka bezpiecznikowa 3NW8003-1 została zaprojektowana do selektywnej ochrony urządzeń w przemysłowych instalacjach elektrycznych. Jej charakterystyka aM sprawdza się szczególnie w obwodach, gdzie występują wysokie prądy rozruchowe.

• Zabezpieczanie silników elektrycznych przed skutkami zwarć i przeciążeń – w szafach sterowniczych oraz rozdzielnicach głównych.
• Ochrona transformatorów, kondensatorów i innych odbiorników o charakterze indukcyjnym w środowiskach przemysłowych.
• Stosowanie w układach selektywnej ochrony kaskadowej, gdzie wymagana jest koordynacja czasowo-prądowa z wyłącznikami nadprądowymi.
• Zapasowe miejsce w modułach wsuwanych SENTRON umożliwia szybką wymianę po zadziałaniu – zwiększa to dostępność instalacji.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej może być wykonywany wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i zabezpieczyć obwód przed przypadkowym załączeniem. Wkładkę należy umieścić w dedykowanym uchwycie bezpiecznikowym (np. gniazdo cylindryczne 10x38 mm) zamontowanym na szynie TH35. Przekrój przewodów przyłączeniowych musi być dobrany do prądu znamionowego obwodu (min. 1,5 mm² dla 10 A). Momenty dokręcania zacisków należy stosować zgodnie z dokumentacją producenta uchwytu.

FAQ

• Czy wkładka posiada wskaźnik zadziałania? Sama wkładka bezpiecznikowa 3NW8003-1 nie ma wbudowanego wskaźnika. W systemach SENTRON do sygnalizacji wyzwolenia służą moduły wsuwane z pulsującą diodą LED – wkładka wymienia się po stwierdzeniu przerwy w obwodzie.
• Jaki stopień ochrony (IP) ma ta wkładka? Wkładka bezpiecznikowa jako element wewnętrzny nie posiada własnego stopnia ochrony IP. O stopniu ochrony całego układu decyduje obudowa lub rozdzielnica, w której jest zainstalowana – typowo IP20 dla aparatury w rozdzielnicach.
• Czy wkładkę można rozłączać pod obciążeniem? Nie. Wkładki bezpiecznikowe cylindryczne SENTRON są przewidziane wyłącznie do odłączania w stanie bezprądowym (jako element odłącznika bezpiecznikowego). Do łączenia pod obciążeniem Siemens zaleca stosowanie przełączników bezpiecznikowych z serii 3KF.
