Zacisk przyłączeniowy do przewodów okrągłych 3 szt., wyposażenie do: 3VA1 100/160 | 3VA9113-0JB11 Siemens

Alternatywny kod produktu: 3VA91130JB11

Opis i Kluczowe Cechy

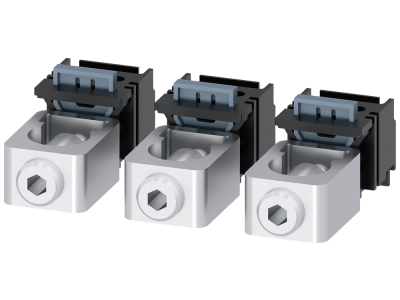

Zacisk przyłączeniowy Siemens 3VA9113-0JB11 to oryginalne akcesorium przeznaczone do wyłączników kompaktowych serii 3VA1 100/160 (3VA10/11). Umożliwia podłączenie przewodów okrągłych o przekroju od 10 do 95 mm², co zapewnia pewne, niskooporowe połączenie nawet przy dużych obciążeniach prądowych. Zestaw zawiera 3 sztuki, co ułatwia kompleksowe wyposażenie wyłącznika.

• Przekrój przewodów 10-95 mm²: szeroki zakres umożliwia przyłączanie zarówno cienkich, jak i grubych przewodów (do 95 mm²), co zapewnia elastyczność w instalacjach o dużym zapotrzebowaniu mocy, bez konieczności stosowania dodatkowych przejściówek.
• Kompatybilność z wyłącznikami 3VA1 100/160 (3VA10/11): dedykowane akcesorium gwarantuje idealne dopasowanie mechaniczne i elektryczne, co eliminuje ryzyko poluzowania się połączeń pod wpływem drgań czy prądów zwarciowych.
• Zestaw 3 sztuk: pełny komplet zacisków potrzebnych do podłączenia trzech faz (L1, L2, L3) wyłącznika, co skraca czas montażu i zapewnia jednolitą jakość połączeń.
• Konstrukcja do przewodów okrągłych: specjalne mocowanie umożliwia szybkie i bezpieczne osadzenie linki lub drutu, bez ryzyka uszkodzenia żył podczas dokręcania.

Zgodność z Normami

Zacisk przyłączeniowy został zaprojektowany jako element systemu wyłączników kompaktowych Siemens 3VA, które spełniają wymagania obowiązujących norm międzynarodowych i posiadają certyfikat CE. Produkt nie posiada odrębnej deklaracji – jego parametry są integralną częścią certyfikacji całego wyłącznika.

Zastosowanie

Akcesorium dedykowane do wyłączników kompaktowych Siemens 3VA stosowanych w rozdzielnicach głównych, podrozdzielnicach oraz szafach sterowniczych. Idealne do:

• Podłączania przewodów zasilających w obwodach głównych o dużym przekroju (do 95 mm²) w rozdzielnicach przemysłowych.
• Montażu wyłączników w instalacjach budynków użyteczności publicznej (biura, hale, obiekty handlowe) wymagających niezawodnego połączenia.
• Modernizacji istniejących rozdzielnic – wymiana zacisków na dedykowane akcesoria Siemens podnosi bezpieczeństwo i trwałość połączeń.
• Wyposażenia nowych zestawów rozdzielczych w wyłączniki 3VA1 100/160, gdzie niezbędne jest pewne przyłączenie przewodów o dużej średnicy.

Wskazówki Montażowe

Montaż zacisków przyłączeniowych może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP (eksploatacja urządzeń elektroenergetycznych). Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że wyłącznik jest wyjęty z szyny lub odizolowany od sieci. Zaciski należy dokręcać momentem obrotowym zgodnym z dokumentacją techniczną wyłącznika (brak wartości w danych – zalecamy skorzystać z instrukcji montażu 3VA). Przekrój podłączanego przewodu musi mieścić się w zakresie 10-95 mm². Po zamontowaniu sprawdź siłę docisku i brak poluzowań.

FAQ

• Czy zacisk 3VA9113-0JB11 pasuje do wszystkich wyłączników 3VA? Jest przeznaczony wyłącznie do wyłączników kompaktowych 3VA1 100/160 (seria 3VA10/11). Do innych modeli z rodziny 3VA (np. 3VA2, 3VA7) stosuje się inne akcesoria przyłączeniowe.
• Jaki jest zakres przekroju przewodów? Zacisk obsługuje przewody okrągłe o przekroju od 10 mm² do 95 mm². Nie jest przystosowany do przewodów sztywnych o przekroju większym niż 95 mm² ani do przewodów płaskich.
• Czy w zestawie są śruby montażowe? Dostarczane są 3 sztuki zacisków z wkręcanymi śrubami dociskowymi. Wszystkie elementy potrzebne do montażu (oprócz przewodów) są zawarte w opakowaniu.
