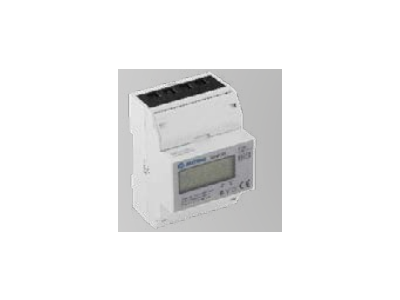

SDM-72D licznik energii elektrycznej (MID) 3-faz. 100A | 420-030 Viplast

Opis i Kluczowe Cechy

Licznik energii elektrycznej SDM-72D marki Viplast to zaawansowane urządzenie pomiarowe zaprojektowane do pracy w trójfazowych sieciach prądu przemiennego. Urządzenie charakteryzuje się możliwością bezpośredniego pomiaru prądu o natężeniu aż do 100A, co eliminuje konieczność stosowania zewnętrznych przekładników prądowych w większości standardowych instalacji komercyjnych i przemysłowych. Kluczowym atutem jest certyfikacja zgodna z dyrektywą MID (Measuring Instruments Directive), co pozwala na wykorzystanie licznika do celów rozliczeniowych między dostawcą a odbiorcą lub w ramach podliczników w obiektach wynajmowanych.

• Pomiar bezpośredni: Obsługa prądu do 100A pozwala na szerokie spektrum zastosowań bez dodatkowych kosztów osprzętu.
• Wyświetlacz LCD: Czytelny, cyfrowy ekran zapewnia precyzyjny odczyt zużytej energii czynnej w kilowatogodzinach (kWh).
• Szerokość modułowa: Kompaktowa obudowa o szerokości 4 modułów (72mm) pozwala na optymalne zagospodarowanie miejsca w rozdzielnicy.
• Wyjście impulsowe: Zintegrowane wyjście impulsowe umożliwia zdalny odczyt danych i integrację z systemami zarządzania energią (EMS).

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z najwyższymi standardami europejskimi. Posiada certyfikat MID, co potwierdza, że błąd pomiarowy mieści się w rygorystycznych granicach określonych dla przyrządów pomiarowych klasy B. Urządzenie spełnia wymagania normy IEC 62053-21 w zakresie statycznych liczników energii czynnej oraz posiada stopień ochrony obudowy zapewniający bezpieczną eksploatację wewnątrz rozdzielnic elektrycznych. Zastosowane materiały izolacyjne są odporne na wysokie temperatury i procesy starzenia, co gwarantuje długowieczność urządzenia.

Zastosowanie

Licznik SDM-72D znajduje szerokie zastosowanie w nowoczesnej elektroinstalacji. Jest idealnym rozwiązaniem dla:

• Budynków wielorodzinnych: Jako podlicznik do rozliczania poszczególnych lokali lub części wspólnych.
• Zakładów produkcyjnych: Do monitorowania zużycia energii przez poszczególne maszyny lub linie technologiczne w celu optymalizacji kosztów operacyjnych.
• Obiektów komercyjnych: W biurowcach i centrach handlowych do precyzyjnego fakturowania najemców.
• Infrastruktury ładowania EV: Jako element pomiarowy w stacjach ładowania pojazdów elektrycznych.

Wskazówki Montażowe

Montaż licznika powinien być przeprowadzony przez wykwalifikowanego elektryka z uprawnieniami SEP. Urządzenie jest przystosowane do montażu na standardowej szynie DIN TH-35 (35 mm). Przed przystąpieniem do prac należy upewnić się, że napięcie w obwodzie jest odłączone. Przewody fazowe oraz przewód neutralny należy podłączyć zgodnie ze schematem nadrukowanym na obudowie urządzenia. Należy zwrócić szczególną uwagę na moment dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się złączy przy maksymalnym obciążeniu 100A. Zaleca się stosowanie tulejek zaciskowych na końcach przewodów typu linka.

FAQ

Czy licznik SDM-72D wymaga zewnętrznych przekładników?
Nie, model ten jest przystosowany do pomiaru bezpośredniego do 100A, co upraszcza instalację i obniża jej koszt.

Co oznacza certyfikat MID?
Certyfikat MID oznacza, że urządzenie przeszło rygorystyczne testy metrologiczne i może być legalnie wykorzystywane do rozliczeń finansowych za zużytą energię elektryczną.

Czy licznik pamięta stan po zaniku napięcia?
Tak, urządzenie posiada nieulotną pamięć, dzięki czemu skumulowany wynik pomiaru energii jest bezpieczny nawet w przypadku awarii zasilania sieciowego.
