Scotchlok UR2 szybkozłączka 3x0,4-0,9mm czerwona(10x100 szt.) | 80611327596 EFBI

Opis i Kluczowe Cechy

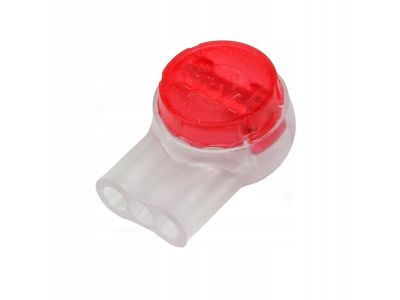

Szybkozłączka Scotchlok UR2 to profesjonalny łącznik mechaniczny typu przelotowego, zaprojektowany przez renomowaną markę Corning (dawniej 3M). Produkt ten stanowi standard w branży teletechnicznej, umożliwiając szybkie i niezawodne łączenie do trzech żył miedzianych o średnicy od 0,4 mm do 0,9 mm (zakres 19-26 AWG). Kluczowym elementem konstrukcyjnym jest styk w kształcie litery U, który wykorzystuje technologię IDC (Insulation Displacement Connector). Pozwala to na wykonanie połączenia bez konieczności wcześniejszego odizolowywania przewodów, co znacząco skraca czas prac instalacyjnych i serwisowych.

Wnętrze złączki zostało fabrycznie wypełnione specjalistycznym żelem uszczelniającym. Żel ten pełni funkcję bariery hydrofobowej, skutecznie chroniąc styk przed wilgocią, utlenianiem oraz korozją, co jest kluczowe w środowiskach o zmiennych warunkach atmosferycznych. Obudowa wykonana z materiału odpornego na rozpuszczalniki i chemikalia gwarantuje trwałość mechaniczną i chemiczną w trudnych warunkach eksploatacyjnych. Produkt jest przystosowany do pracy w instalacjach o napięciu maksymalnym do 100V.

Zgodność z Normami

Złączki Scotchlok UR2 są produkowane zgodnie z najwyższymi standardami jakościowymi wypracowanymi przez firmę 3M i kontynuowanymi przez Corning Optical Communications. Wykorzystanie technologii IDC zapewnia stały, optymalny docisk styku do żyły miedzianej, co minimalizuje rezystancję przejścia i jest zgodne z normami dotyczącymi połączeń w sieciach telekomunikacyjnych i niskoprądowych. Materiały użyte do produkcji złączek charakteryzują się wysoką stabilnością parametrów elektrycznych i mechanicznych w długim okresie użytkowania.

Zastosowanie

Produkt znajduje szerokie zastosowanie w profesjonalnych instalacjach niskoprądowych i teletechnicznych. Jest idealnym rozwiązaniem dla:

• Telekomunikacji: Łączenie i naprawa par w kablach miedzianych typu YTKSY czy XZTKMXPW.
• Systemów Alarmowych i SSWiN: Szybkie łączenie czujek i central w oparciu o kable YTDY.
• Instalacji Domofonowych: Realizacja połączeń w kasetach i unifonach.
• Automatyki Przemysłowej: Łączenie przewodów sterowniczych w szafach i puszkach rozgałęźnych.
• Systemów PPOŻ i Kontroli Dostępu: Zapewnienie ciągłości sygnału w krytycznych punktach instalacji.

Wskazówki Montażowe

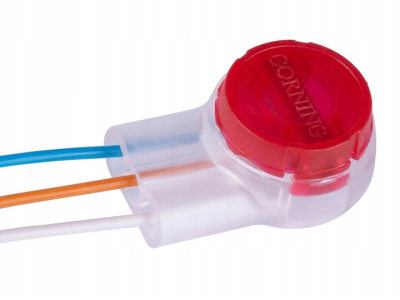

Montaż złączki Scotchlok UR2 jest intuicyjny i nie wymaga specjalistycznych narzędzi do zdejmowania izolacji. Aby uzyskać poprawne połączenie, należy:

• Wsunąć do oporu nieodizolowane końce przewodów (do trzech żył) w otwory wejściowe złączki.
• Upewnić się, że żyły znajdują się pod elementem stykowym.
• Zacisnąć czerwoną część obudowy za pomocą dedykowanej praski lub szczypiec równoległych, aż do momentu całkowitego zrównania się przycisku z obudową.
• Zacisk IDC samoczynnie przetnie izolację i wniknie w strukturę miedzi, tworząc gazoszczelne połączenie, a nadmiar żelu uszczelni miejsce styku.

FAQ

• Czy złączka UR2 wymaga odizolowania przewodów przed montażem? Nie, technologia IDC (nacinająca izolację) eliminuje tę konieczność, co zapobiega uszkodzeniom żył i przyspiesza pracę.
• Ile przewodów można połączyć jedną złączką? Model UR2 pozwala na połączenie maksymalnie trzech żył miedzianych.
• Czy złączki można używać na zewnątrz? Tak, dzięki wypełnieniu żelowemu złączki są odporne na wilgoć i mogą być stosowane w mufach oraz puszkach zewnętrznych.
• Jaki jest zakres średnic obsługiwanych żył? Złączka obsługuje żyły o średnicy od 0,4 mm do 0,9 mm.
