Ściemniacz oświetlenia SCO-814 montaż na szynie DIN zasilanie 230V AC 1000W | SCO-814 F&F

Opis i Kluczowe Cechy

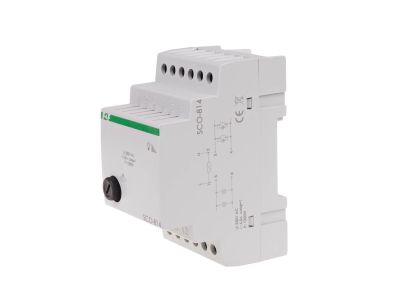

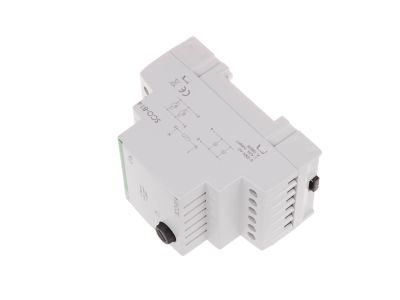

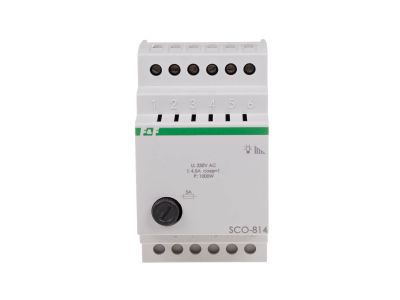

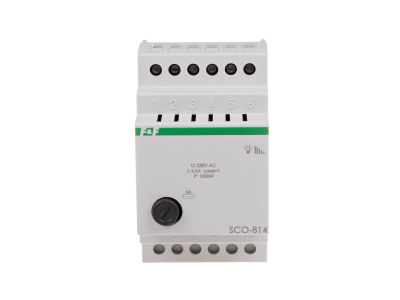

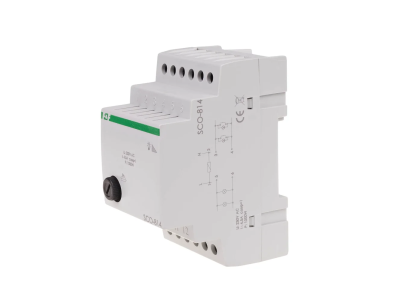

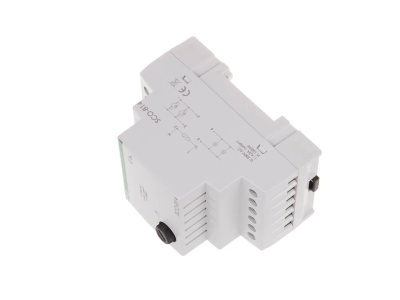

Ściemniacz oświetlenia SCO-814 to urządzenie montowane na szynę DIN 35 mm, przeznaczone do załączania, wyłączania oraz płynnej regulacji natężenia światła w obwodach żarowych i halogenowych. Zasilany napięciem 230 V AC, pozwala na sterowanie obciążeniem o mocy do 1000 W. Element wykonawczy w postaci triaka oraz układ wyłączania w zerze napięcia zapewniają cichą pracę i minimalizują zakłócenia. Urządzenie zajmuje 3 moduły (52,5 mm) na szynie DIN, co ułatwia kompaktową zabudowę w rozdzielnicy.

• Maksymalna moc obciążenia 1000 W: pozwala na sterowanie dużymi obwodami oświetlenia żarowego i halogenowego bez konieczności stosowania dodatkowych styczników.
• Napięcie zasilania 230 V AC: bezpośrednia praca w standardowej instalacji jednofazowej, bez potrzeby stosowania transformatora pomocniczego.
• Prąd znamionowy AC-1 = 4,5 A: gwarantuje bezpieczną pracę przy obciążeniach rezystancyjnych i indukcyjnych (transformatory toroidalne).
• Sterowanie włącznikiem chwilowym (dzwonkowym): umożliwia załączanie, wyłączanie i regulację natężenia światła z dowolnego punktu – idealne do układów sterowania wielomiejscowego.
• Wyłączanie w zerze napięcia: redukuje przepięcia łączeniowe, wydłuża żywotność źródła światła i ogranicza zakłócenia elektromagnetyczne.

Zgodność z Normami

Ściemniacz SCO-814 został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz standardem DIN. Posiada certyfikat CE, potwierdzający spełnienie wymogów dyrektyw Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Ściemniacz SCO-814 znajduje zastosowanie wszędzie tam, gdzie wymagana jest regulacja natężenia światła żarowego lub halogenowego (w tym z transformatorami toroidalnymi) w obwodach jednofazowych. Montowany na szynie DIN 35 mm, doskonale sprawdza się w rozdzielnicach mieszkaniowych, biurowych i przemysłowych. Sterowanie odbywa się za pomocą dowolnego łącznika chwilowego (monostabilnego).

• Regulacja oświetlenia w salonach, sypialniach, korytarzach i klatkach schodowych.
• Sterowanie oświetleniem ekspozycyjnym w sklepach i galeriach.
• Praca z transformatorami toroidalnymi do halogenów 12 V (przy zachowaniu mocy do 1000 W po stronie wtórnej).
• Zastosowanie w inteligentnych instalacjach automatyki budynkowej z czujnikami lub przyciskami chwilowymi.

Wskazówki Montażowe

Montaż ściemniacza SCO-814 może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN 35 mm) w rozdzielnicy o stopniu ochrony min. IP20. Zaciski śrubowe umożliwiają podłączenie przewodów o przekroju do 4,0 mm². Moment dokręcający zacisków wynosi 0,4 Nm – należy stosować się do wartości podanej w dokumentacji producenta. Przekrój przewodów dobrać do maksymalnego prądu obciążenia oraz warunków ułożenia. Zastosowanie instalacji 3-przewodowej (faza L, przewód neutralny N, przewód ochronny PE) – konieczne podłączenie przewodu N do ściemniacza.

FAQ

• Czy ściemniacz SCO-814 ma pamięć stanu po zaniku napięcia? Urządzenie nie pamięta stanu załączenia po zaniku napięcia – po powrocie zasilania ściemniacz jest wyłączony (nie załącza się automatycznie). Zapamiętuje natomiast ostatnio ustawiony poziom ściemnienia, co przyspiesza regulację po ręcznym włączeniu.
• Jaki stopień ochrony ma SCO-814? Stopień ochrony urządzenia wynosi IP20, co oznacza brak ochrony przed wilgocią. Należy montować je w rozdzielnicy wewnątrz pomieszczeń, w miejscu suchym i zabezpieczonym przed wodą.
• Czy ściemniacz nadaje się do żarówek LED? Nie. Producent przewidział zastosowanie wyłącznie z żarówkami tradycyjnymi, halogenowymi oraz transformatorami toroidalnymi (do halogenów 12 V). Nie jest kompatybilny z oświetleniem LED – może wystąpić migotanie, niewłaściwy zakres ściemniania lub uszkodzenie.
