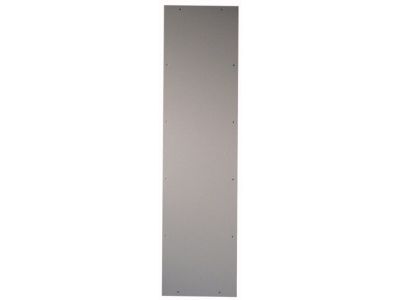

Ściany boczne 2000x300mm (WxS), IP40, XVTL-S-3/20-PAIR (1 para) | 116169 Eaton

Alternatywny kod produktu: XVTL-S-3/20-PAIR

Opis i Kluczowe Cechy

Ściany boczne o symbolu 116169 (XVTL‑S‑3/20‑PAIR) to para elementów obudowy przeznaczona do rozdzielnic szeregowych XVTL o maksymalnym prądzie znamionowym do 2500 A. Wymiary 2000 x 300 mm (wys. x szer.) oraz stopień ochrony IP40 zapewniają skuteczną ochronę wnętrza rozdzielnicy przed ciałami stałymi i kurzem, a jednocześnie gwarantują kompatybilność z modułową zabudową szeregową.

• Wymiary 2000 x 300 mm (W x S): idealnie dopasowane do obudów XVTL – umożliwiają spójną i łatwą rozbudowę systemu w poziomie i pionie.
• Stopień ochrony IP40: chroni przed wnikaniem ciał stałych o średnicy powyżej 1 mm oraz przed dostępem narzędzi i przewodów, podnosząc bezpieczeństwo i niezawodność instalacji.
• Przeznaczenie do rozdzielnic do 2500 A: odpowiednie dla obwodów o dużym zapotrzebowaniu na prąd – sprawdzą się w rozdzielnicach głównych i podrozdzielnicach w obiektach przemysłowych i komercyjnych.
• Komplet 1 para (2 szt.): dostarczane w zestawie gotowym do montażu po obu stronach rozdzielnicy – oszczędność czasu przy składaniu zamówienia.
• Przeznaczenie do systemu XVTL: dedykowane do rozdzielnic szeregowych producenta, co gwarantuje pełną kompatybilność mechaniczną i zachowanie parametrów obudowy.

Zgodność z Normami

Produkt jest przeznaczony do stosowania w rozdzielnicach spełniających wymogi europejskich norm bezpieczeństwa. Posiada oznaczenie CE, potwierdzające zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Ściany boczne XVTL‑S‑3/20‑PAIR znajdują zastosowanie przy budowie i rozbudowie rozdzielnic szeregowych w systemach dystrybucji energii elektrycznej.

• Jako osłony boczne w rozdzielnicach głównych i podrozdzielnicach w budynkach przemysłowych, biurowych i handlowych.
• Do zabudowy obok zespołów aparatury modułowej, styczników, wyłączników i przełączników w rozdzielnicach o prądzie znamionowym do 2500 A.
• W systemach szeregowego łączenia obudów XVTL – umożliwiają tworzenie ciągów konstrukcyjnych o dowolnej długości.
• Jako element ochrony przed przypadkowym dotknięciem części pod napięciem (dzięki stopniowi IP40).

Wskazówki Montażowe

Montaż ścian bocznych powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną producenta. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie od całej rozdzielnicy. Ściany mocuje się do profili lub ramy obudowy XVTL za pomocą dostarczonych elementów łączących. Należy upewnić się, że wszystkie połączenia są szczelne, aby zachować deklarowany stopień ochrony IP40.

FAQ

• Czy ściany są dostarczane w komplecie jako para? Tak, symbol 116169 oznacza zestaw dwóch ścian bocznych (1 para).
• Jaki stopień ochrony zapewniają ściany? Deklarowany stopień ochrony to IP40 – chronią przed wnikaniem ciał stałych o średnicy powyżej 1 mm.
• Czy pasują do wszystkich modeli rozdzielnic XVTL? Przeznaczone są do rozdzielnic szeregowych XVTL o prądzie znamionowym do 2500 A. Przed zakupem należy potwierdzić kompatybilność z konkretnym modelem obudowy na podstawie dokumentacji producenta.
