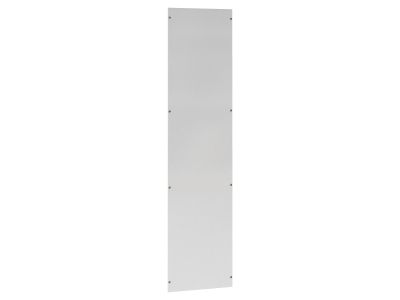

Ścianki boczne zewnetrzne obudowy SAREL SF 2000x 500mm, Special | NSY2SP205 Schneider Electric

Opis i Kluczowe Cechy

Zestaw ścianek bocznych zewnętrznych Schneider Electric, model NSY2SP205, dedykowany jest do profesjonalnych obudów serii SAREL SF o wysokości znamionowej 2000 mm oraz głębokości 500 mm. Panele te stanowią kluczowy element konstrukcyjny, zapewniając pełne zamknięcie struktury szafy sterowniczej. Wykonane z wysokiej jakości blachy stalowej, charakteryzują się wyjątkową sztywnością oraz odpornością na odkształcenia mechaniczne. Zewnętrzny sposób montażu pozwala na maksymalne wykorzystanie przestrzeni wewnątrz obudowy, co jest kluczowe przy gęstym upakowaniu aparatury modułowej i szyn zbiorczych. Powierzchnia paneli została zabezpieczona antykorozyjnie poprzez malowanie proszkowe, co gwarantuje długowieczność eksploatacji w trudnych warunkach przemysłowych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi standardami grupy Schneider Electric, co zapewnia pełną kompatybilność z systemami obudów Spacial SF. Ścianki boczne wspierają utrzymanie deklarowanego stopnia ochrony IP (International Protection Rating) oraz IK (odporność na uderzenia mechaniczne) całej obudowy, pod warunkiem prawidłowego montażu z użyciem dedykowanych uszczelek i elementów mocujących. Zastosowane materiały są zgodne z dyrektywą RoHS, co potwierdza brak substancji niebezpiecznych w procesie produkcyjnym.

Zastosowanie

Panele boczne NSY2SP205 znajdują szerokie zastosowanie w budowie rozdzielnic elektrycznych niskiego napięcia, systemów sterowania automatyki oraz szaf teleinformatycznych. Są niezbędnym elementem w sytuacjach, gdy:

• Budowana jest wolnostojąca szafa sterownicza wymagająca pełnej osłony bocznej.
• Konieczne jest zakończenie szeregu szaf połączonych wspólnym systemem szynowym.
• Wymagana jest dodatkowa ochrona aparatury przed czynnikami zewnętrznymi, takimi jak pył czy wilgoć.
• Projekt zakłada estetyczne i trwałe wykończenie instalacji w halach produkcyjnych lub centrach danych.

Wskazówki Montażowe

Montaż ścianek bocznych powinien być przeprowadzany zgodnie z poniższymi wytycznymi inżynieryjnymi:

• Przygotowanie ramy: Przed przystąpieniem do prac należy upewnić się, że rama obudowy SAREL SF jest wypoziomowana i stabilnie osadzona.
• Pozycjonowanie: Panel należy przyłożyć do boku obudowy, dopasowując otwory montażowe do punktów kotwiczenia w ramie.
• Mocowanie zewnętrzne: Należy wykorzystać dostarczone w zestawie elementy złączne. Zewnętrzny system montażu ułatwia serwisowanie i ewentualną rozbudowę szafy w przyszłości.
• Uszczelnienie: Należy zwrócić szczególną uwagę na ciągłość uszczelki obwodowej, aby zapewnić szczelność konstrukcji i ochronę przed wnikaniem zanieczyszczeń.
• Moment dokręcania: Zaleca się stosowanie klucza dynamometrycznego, aby zapewnić równomierny docisk panelu do ramy bez ryzyka uszkodzenia powłoki lakierniczej.

FAQ

• Czy zestaw zawiera dwie ścianki? Tak, produkt zazwyczaj dostarczany jest jako komplet niezbędny do pełnego zamknięcia boków obudowy (lewa i prawa strona).
• Czy panele pasują do innych serii obudów? Ścianki NSY2SP205 są dedykowane ściśle do serii Spacial SF/SAREL SF o wymiarach 2000x500 mm. Kompatybilność z innymi systemami nie jest gwarantowana.
• Jaki jest kolor wykończenia? Panele są malowane standardowym kolorem szarym (RAL 7035), co jest spójne z kolorystyką większości systemów rozdziału energii Schneider Electric.
• Czy montaż wymaga specjalistycznych narzędzi? Do montażu wystarczą standardowe narzędzia monterskie, jednak zalecane jest użycie wkrętaków z kontrolowanym momentem obrotowym.
