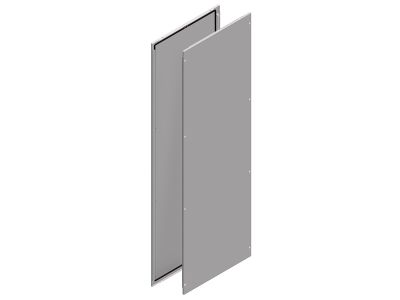

Ścianki boczne zewnetrzne obudowy SAREL SF 1800x 400mm, Special | NSY2SP184 Schneider Electric

Opis i Kluczowe Cechy

Zestaw ścianek bocznych zewnętrznych o numerze katalogowym NSY2SP184 to dedykowane rozwiązanie dla profesjonalnych systemów obudów stojących serii Spacial SF (dawniej Sarel). Panele te zostały zaprojektowane z myślą o zapewnieniu maksymalnej szczelności oraz estetycznego wykończenia boków rozdzielnic modułowych. Dzięki wymiarom dopasowanym do wysokości 1800 mm oraz głębokości 400 mm, ścianki idealnie przylegają do szkieletu obudowy, eliminując ryzyko powstawania szczelin. Wykonanie z wysokiej jakości stali malowanej proszkowo gwarantuje odporność na korozję oraz uszkodzenia mechaniczne, co jest kluczowe w trudnych warunkach przemysłowych.

• Mocowanie zewnętrzne: Umożliwia szybki montaż i demontaż bez konieczności ingerencji w wewnętrzne wyposażenie rozdzielnicy.
• Wysoka precyzja wykonania: Idealne dopasowanie do serii Spacial SF zapewnia zachowanie deklarowanego stopnia ochrony IP.
• Trwałość: Powłoka lakiernicza odporna na czynniki zewnętrzne chroni strukturę materiału przed utlenianiem.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi standardami grupy Schneider Electric. Ścianki boczne wspierają utrzymanie stopnia ochrony IP55 (zgodnie z normą IEC 60529) oraz odporności mechanicznej IK10 (zgodnie z normą IEC 62262), pod warunkiem poprawnego montażu z użyciem dedykowanych uszczelek. Zgodność z dyrektywą RoHS potwierdza brak substancji niebezpiecznych w procesie produkcji, co jest standardem w nowoczesnych instalacjach elektro-technicznych.

Zastosowanie

Panele boczne NSY2SP184 znajdują zastosowanie wszędzie tam, gdzie wykorzystywane są obudowy stojące Schneider Electric Spacial SF. Są niezbędnym elementem przy zamykaniu skrajnych sekcji zestawów szaf szeregowanych lub przy wykańczaniu pojedynczych jednostek wolnostojących. Wykorzystuje się je w centrach sterowania silnikami (MCC), rozdzielniach głównych niskiego napięcia oraz w szafach automatyki przemysłowej, gdzie wymagana jest solidna bariera ochronna dla aparatury modułowej i szyn zbiorczych.

Wskazówki Montażowe

Montaż ścianek bocznych odbywa się od zewnętrznej strony szkieletu obudowy. Przed przystąpieniem do prac należy upewnić się, że uszczelka obwodowa jest czysta i prawidłowo osadzona w rynience profilu szafy. Panele należy przykręcić za pomocą dostarczonych elementów mocujących, zachowując odpowiedni moment dokręcania, aby zapewnić równomierny docisk do uszczelki. W przypadku szaf szeregowanych, ścianki montuje się wyłącznie na bokach kończących cały zestaw. Zaleca się okresową kontrolę stanu dokręcenia śrub w środowiskach narażonych na wibracje.

FAQ

• Czy zestaw zawiera dwie ścianki? Tak, produkt jest zazwyczaj dostarczany jako komplet dwóch paneli bocznych niezbędnych do pełnego zamknięcia obudowy z obu stron.
• Czy ścianki pasują do obudów innych producentów? Panele są dedykowane wyłącznie do systemu Spacial SF (Sarel) marki Schneider Electric ze względu na specyficzny system mocowań i profilowanie krawędzi.
• Jaki jest stopień ochrony po zamontowaniu ścianek? Przy poprawnym montażu na dedykowanej obudowie, system pozwala na osiągnięcie stopnia ochrony IP55.
