Ścianka końcowa/wewnętrzna, 1mm, szara TOPJOBS | 2010-1291 Wago

Opis i Kluczowe Cechy

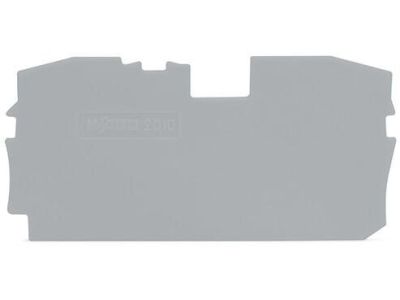

Ścianka końcowa i wewnętrzna WAGO o numerze katalogowym 2010-1291 to profesjonalny komponent elektroinstalacyjny, zaprojektowany specjalnie dla systemów złączek listwowych serii TOPJOB S. Produkt charakteryzuje się grubością wynoszącą dokładnie 1 mm, co pozwala na precyzyjne wykończenie sekcji złączek bez nadmiernego zwiększania szerokości całego zestawu na szynie montażowej. Wykonana z wysokiej jakości poliamidu (PA66) w kolorze szarym, ścianka pełni kluczową rolę w zapewnieniu bezpieczeństwa elektrycznego poprzez skuteczne odizolowanie otwartych części przewodzących prąd w ostatniej złączce w rzędzie. Dzięki zastosowaniu materiałów o wysokiej wytrzymałości dielektrycznej, element ten gwarantuje stabilność mechaniczną oraz odporność na starzenie w trudnych warunkach przemysłowych.

• Dedykowana do złączek serii 2010 (TOPJOB S).
• Grubość 1 mm zapewnia optymalne wykorzystanie miejsca w rozdzielnicy.
• Kolor szary spójny z kolorystyką standardowych złączek przelotowych.
• Wysoka odporność termiczna i mechaniczna.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z najwyższymi standardami bezpieczeństwa obowiązującymi w branży elektrotechnicznej. Ścianka końcowa WAGO 2010-1291 spełnia wymagania normy palności UL 94 V0, co oznacza, że materiał jest samogasnący i nie podtrzymuje płomienia w przypadku wystąpienia awarii elektrycznej. Ponadto, komponent jest w pełni zgodny z dyrektywą RoHS, co potwierdza brak substancji niebezpiecznych w składzie materiałowym, oraz spełnia wymogi techniczne niezbędne do stosowania w instalacjach certyfikowanych zgodnie z normami IEC/EN 60947-7-1.

Zastosowanie

Ścianka końcowa 2010-1291 znajduje szerokie zastosowanie w profesjonalnych systemach automatyki przemysłowej, energetyce oraz instalacjach budynkowych. Jest niezbędnym elementem przy budowie listew zaciskowych na szynie DIN (TS 35), gdzie służy do:

• Zamykania obudowy ostatniej złączki w bloku w celu uzyskania stopnia ochrony IP20.
• Separacji galwanicznej sąsiadujących grup złączek o różnych potencjałach.
• Zabezpieczenia przed przypadkowym dotknięciem części pod napięciem przez personel techniczny.
• Zwiększenia sztywności konstrukcyjnej całego zestawu złączek listwowych.

Wskazówki Montażowe

Montaż ścianki końcowej WAGO jest procesem beznarzędziowym i wyjątkowo szybkim, co wpisuje się w filozofię systemu TOPJOB S. Aby poprawnie zainstalować element, należy przyłożyć go do otwartej strony złączki listwowej serii 2010 i docisnąć, aż wypustki pozycjonujące wskoczą w odpowiednie gniazda w obudowie złączki. Należy pamiętać, że ścianka powinna być zamontowana przed założeniem blokad końcowych na szynie DIN, aby zapewnić odpowiedni docisk i stabilność całego rzędu. W przypadku modyfikacji układu, ściankę można łatwo zdemontować bez ryzyka uszkodzenia sąsiednich komponentów.

FAQ

• Czy ścianka 2010-1291 pasuje do złączek innych serii niż 2010? Produkt jest ściśle dopasowany do profilu złączek serii 2010. Dla innych serii, takich jak 2002 czy 2006, należy dobrać dedykowane ścianki o odpowiednich numerach katalogowych.
• Czy ścianka jest wymagana na każdej złączce? Nie, ściankę montuje się tylko na końcu sekcji złączek (tam, gdzie widoczna jest otwarta komora zaciskowa) lub pomiędzy złączkami o znacznie różniących się gabarytach.
• Z jakiego materiału wykonana jest ścianka? Jest to poliamid 66 (PA66), charakteryzujący się doskonałymi właściwościami izolacyjnymi i wysoką odpornością na temperaturę.
