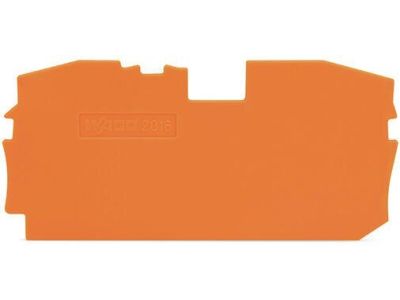

Ścianka końcowa/wewnętrzna, 1mm, pomarańczowa TOPJOBS | 2016-1292 Wago

Opis i Kluczowe Cechy

Ścianka końcowa i wewnętrzna WAGO o numerze katalogowym 2016-1292 to kluczowy element systemu rzędowych złączek listwowych serii TOPJOB S. Produkt charakteryzuje się precyzyjnym wykonaniem o grubości zaledwie 1 mm, co pozwala na optymalne zarządzanie przestrzenią wewnątrz szafy sterowniczej bez nadmiernego zwiększania szerokości zestawu złączek. Wykonana w wyrazistym kolorze pomarańczowym, ścianka służy nie tylko jako fizyczna bariera ochronna, ale również jako czytelny separator wizualny, ułatwiający identyfikację poszczególnych sekcji potencjałowych lub grup obwodów w rozdzielnicy.

• Kompatybilność systemowa: Dedykowana do współpracy z zaawansowanym systemem TOPJOB S, wspierającym szybki montaż na szynie DIN 35.
• Wysoka jakość materiału: Zastosowanie wytrzymałego tworzywa izolacyjnego zapewnia długotrwałą stabilność mechaniczną oraz odporność na starzenie.
• Kompaktowe wymiary: Szerokość 1 mm (0,039 cala) umożliwia zachowanie wysokiej gęstości upakowania komponentów.
• Bezpieczeństwo: Skutecznie izoluje ostatnią złączkę w szeregu, chroniąc przed przypadkowym dotykiem części pod napięciem.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi standardami jakościowymi marki WAGO. Ścianka końcowa 2016-1292 spełnia wymagania dotyczące bezpieczeństwa użytkowania w instalacjach niskiego napięcia. Materiały użyte do produkcji są zgodne z dyrektywą RoHS, co oznacza wyeliminowanie substancji niebezpiecznych dla środowiska. Dzięki przynależności do rodziny TOPJOB S, element ten wspiera instalacje projektowane zgodnie z normą IEC/EN 60947-7-1, zapewniając odpowiednie odstępy izolacyjne i drogi upływu.

Zastosowanie

Ścianka końcowa WAGO 2016-1292 znajduje szerokie zastosowanie w profesjonalnych instalacjach elektroenergetycznych oraz systemach automatyki przemysłowej. Jest niezbędna wszędzie tam, gdzie stosowane są złączki przelotowe serii 2016. Główne obszary wykorzystania to:

• Zamykanie szeregu złączek listwowych na szynie DIN w celu zapewnienia ochrony przed dotykiem bezpośrednim.
• Separacja optyczna i elektryczna różnych poziomów napięć lub różnych funkcji obwodów wewnątrz jednej rozdzielnicy.
• Zabezpieczenie otwartych boków złączek przed dostawaniem się zanieczyszczeń stałych.
• Uzupełnienie konfiguracji przy stosowaniu mostków grzebieniowych i innych akcesoriów systemu TOPJOB S.

Wskazówki Montażowe

Montaż ścianki końcowej 2016-1292 jest intuicyjny i nie wymaga użycia specjalistycznych narzędzi. Należy ją zatrzasnąć na otwartym boku ostatniej złączki w bloku montażowym. Dzięki precyzyjnemu dopasowaniu do profilu złączek serii 2016, ścianka idealnie przylega do obudowy, tworząc jednolitą i szczelną barierę. Podczas projektowania szyny montażowej należy uwzględnić dodatkowy 1 mm szerokości na każdą zastosowaną ściankę końcową. W przypadku modyfikacji układu, ściankę można łatwo zdemontować i przenieść w inne miejsce, co wpisuje się w ideę elastycznego systemu TOPJOB S.

FAQ

• Czy ścianka 2016-1292 pasuje do wszystkich złączek WAGO? Nie, jest ona dedykowana konkretnie do serii TOPJOB S, głównie do złączek o przekroju odpowiadającym serii 2016.
• Dlaczego ścianka jest pomarańczowa? Kolor pomarańczowy jest standardowo używany w elektroinstalacjach do oznaczania elementów końcowych lub sekcji wymagających szczególnej uwagi, co ułatwia serwisowanie.
• Czy stosowanie ścianki końcowej jest obowiązkowe? Tak, na końcu każdego bloku złączek z otwartą stroną należy zamontować ściankę końcową, aby zapewnić stopień ochrony IP20 i zapobiec porażeniu prądem.
