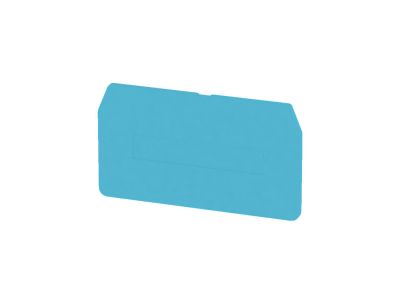

Ścianka końcowa i przegroda do złączek ZAP/TW 4 BL | 1632100000 Weidmuller

Opis i Kluczowe Cechy

Ścianka końcowa i przegroda do złączek serii ZAP/TW 4 (symbol 1632100000) to praktyczne akcesorium montażowe umożliwiające mechaniczne i elektryczne oddzielenie grup zacisków w rozdzielnicach i puszkach połączeniowych. Dzięki kompaktowym wymiarom i niebieskiej barwie ułatwia identyfikację stref izolacyjnych, co podnosi bezpieczeństwo i przejrzystość instalacji.

• Separacja grup złączek: Przegroda dzieli listwę na odizolowane sekcje, co zapobiega przypadkowemu stykaniu się przewodów różnych obwodów i ułatwia diagnostykę.
• Przeznaczenie do złączek ZAP/TW 4: Dedykowana do współpracy z popularną serią zacisków, gwarantuje pewne osadzenie i stabilność podczas eksploatacji.
• Kolor niebieski: Wyróżnia się wizualnie na tle szarych lub czarnych listew, co wspomaga szybkie lokalizowanie podziałów instalacji.
• Łatwy montaż na szynie: Zatrzaskowe mocowanie na szynie TH35 (DIN) bez użycia narzędzi – oszczędność czasu przy aranżacji rozdzielnicy.
• Kompaktowa konstrukcja: Nie zajmuje dodatkowego miejsca w szafie, a jednocześnie skutecznie izoluje poszczególne strefy zasilania.

Zgodność z Normami

Akcesorium przeznaczone jest do stosowania w rozdzielnicach i puszkach spełniających wymagania odpowiednich norm europejskich (seria EN 60947, EN 60670). Posiada oznaczenie CE, co potwierdza zgodność z obowiązującymi dyrektywami Unii Europejskiej. Montaż zgodny z zaleceniami producenta oraz przepisami krajowymi zapewnia pełną funkcjonalność i bezpieczeństwo.

Zastosowanie

Ścianka końcowa i przegroda znajduje zastosowanie wszędzie tam, gdzie konieczne jest oddzielenie grup zacisków w instalacjach sterowania, zasilania i automatyki.

• Separacja obwodów sterowniczych od siłowych w szafach rozdzielczych – zwiększa bezpieczeństwo obsługi.
• Wydzielanie stref dla różnych napięć (np. 24 V DC i 230 V AC) na jednej listwie zaciskowej.
• Porządkowanie torów sygnałowych w automatyce budynkowej i przemysłowej – ułatwia identyfikację połączeń.
• Tworzenie granic między grupami zacisków dla różnych odbiorników – minimalizuje ryzyko pomyłek podczas rozbudowy instalacji.

Wskazówki Montażowe

Montaż ścianki/przegrody powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Prace wykonywać po bezwzględnym odłączeniu napięcia w rozdzielnicy. Element zatrzaskuje się na szynie TH35 (DIN) – przed założeniem upewnić się, że złączki ZAP/TW 4 są prawidłowo osadzone. Nie wymaga dokręcania – mocowanie jest mechaniczne. Przekroje przewodów i obciążalność prądowa muszą być dobrane zgodnie z projektem instalacji. Przed oddaniem do użytku sprawdzić poprawność separacji sąsiednich grup zacisków.

FAQ

• Czy ścianka końcowa pasuje do innych serii złączek niż ZAP/TW 4? Produkt został zaprojektowany wyłącznie do złączek ZAP/TW 4 (szerokość 4 mm na biegun). W przypadku innych seriach może nie zapewnić odpowiedniego dopasowania i skutecznej separacji.
• Jaki jest stopień ochrony (IP) tego akcesorium? Stopień ochrony zależy od całej rozdzielnicy lub puszki, w której element jest montowany. Sama ścianka nie ma przypisanego IP – jej zadaniem jest separacja wewnątrz obudowy o odpowiedniej klasie szczelności.
• Czy kolor niebieski ma znaczenie funkcjonalne? Niebieska barwa ułatwia wizualne oznakowanie stref izolacyjnych (np. dla napięcia 230 V zgodnie z konwencją), ale przede wszystkim poprawia ergonomię pracy przy rozdzielnicy – szybko można odróżnić poszczególne grupy zacisków.
