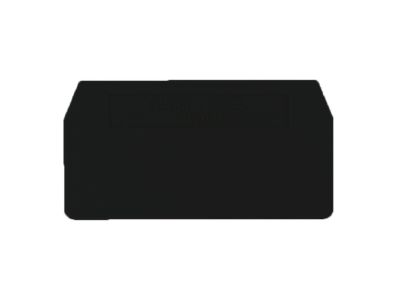

Ścianka końcowa i przegroda do złączek ZAP/TW 1 SW | 1683730000 Weidmuller

Opis i Kluczowe Cechy

Ścianka końcowa i przegroda o symbolu 1683730000 przeznaczona do złączek szynowych serii ZAP/TW 1 SW stanowi niezbędne akcesorium montażowe w rozdzielnicach i szafach sterowniczych. Jej podstawową funkcją jest mechaniczne odseparowanie końca listwy zaciskowej oraz utworzenie fizycznej bariery między sąsiednimi elementami, co ułatwia organizację okablowania i zwiększa bezpieczeństwo obsługi. Dzięki precyzyjnemu wykonaniu oraz kompatybilności z systemem ZAP/TW produkt idealnie współpracuje z typową szyną montażową DIN TH35.

• Przeznaczona do złączek ZAP/TW 1 SW: idealne dopasowanie do dedykowanych listew zaciskowych tej serii – gwarantuje stabilne i powtarzalne montowanie bez luzów.
• Funkcja ścianki końcowej i przegrody: zabezpiecza koniec szyny złączek przed przesunięciem oraz oddziela grupy obwodów, co wspiera czytelność okablowania.
• Montaż na szynie DIN TH35: szybkie zatrzaskiwanie bez użycia narzędzi – oszczędność czasu podczas instalacji i późniejszej rozbudowy.
• Kompaktowa konstrukcja: element o szerokości jednego modułu (1 SW) pozwala oszczędzać miejsce w rozdzielnicy, ułatwiając upakowanie aparatury.
• Solidne tworzywo konstrukcyjne: odporność na uszkodzenia mechaniczne i starzenie – długotrwała praca bez konieczności wymiany.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z ogólnymi europejskimi standardami dla akcesoriów montażowych stosowanych w instalacjach elektrycznych i szafach sterowniczych. Posiada oznakowanie CE, co potwierdza zgodność z obowiązującymi dyrektywami oraz gwarantuje bezpieczeństwo użytkowania przy prawidłowym montażu.

Zastosowanie

Ścianka końcowa i przegroda do złączek ZAP/TW 1 SW znajduje zastosowanie wszędzie tam, gdzie wymagane jest precyzyjne odseparowanie końcówek listew zaciskowych oraz wydzielenie grup obwodów. Sprawdza się w rozdzielnicach niskiego napięcia, szafach sterowniczych oraz puszkach instalacyjnych.

• Zabezpieczenie końca listwy zaciskowej przed przesunięciem podczas montażu i eksploatacji.
• Separacja grup obwodów o różnych potencjałach – zwiększa bezpieczeństwo obsługi i czytelność dokumentacji.
• Organizacja okablowania w rozdzielnicach mieszkaniowych i przemysłowych – ułatwia identyfikację przewodów.
• Wsparcie przy rozbudowie instalacji – łatwe dodawanie kolejnych złączek bez naruszania istniejących połączeń.

Wskazówki Montażowe

Montaż ścianki końcowej i przegrody powinien być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie w rozdzielnicy. Element osadza się na szynie DIN TH35 poprzez zatrzaśnięcie – zaleca się sprawdzenie stabilnego osadzenia. W przypadku stosowania z listwami ZAP/TW 1 SW nie są wymagane dodatkowe narzędzia. Przekroje przewodów dobierać zgodnie z obciążalnością prądową obwodu, pamiętając o zachowaniu właściwych odstępów izolacyjnych.

FAQ

• Czy ścianka pasuje tylko do złączek ZAP/TW 1 SW? Tak, produkt został zaprojektowany wyłącznie dla serii ZAP/TW 1 SW – zapewnia idealne dopasowanie i nie jest kompatybilny z innymi typami listew zaciskowych.
• Czy ścianka zapewnia izolację elektryczną? Pełni przede wszystkim funkcję separacji mechanicznej i stabilizacji. W przypadku potrzeby separacji elektrycznej między obwodami należy stosować dodatkowe przegrody izolacyjne spełniające odpowiednie normy.
• Jaki jest stopień ochrony IP tego elementu? Ścianka końcowa i przegroda są elementem montowanym wewnątrz rozdzielnicy lub szafy sterowniczej i nie posiadają własnego stopnia ochrony IP. Ochrona przed ciałami stałymi i wilgocią zapewniana jest przez obudowę nadrzędną, która powinna mieć IP co najmniej IP20 (typowe dla aparatury modułowej).
