Ścianka końcowa i przegroda do złączek WAP WDK2.5 BL | 1059180000 Weidmuller

Opis i Kluczowe Cechy

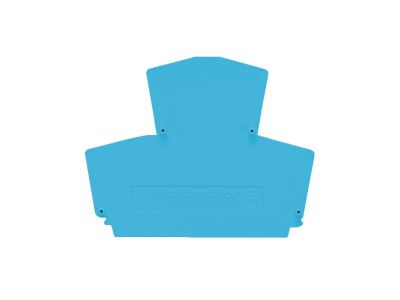

Ścianka końcowa i przegroda WAP WDK2.5 BL (symbol 1059180000) to akcesorium montażowe przeznaczone do złączek serii WDK2.5. Służy do mechanicznego oddzielenia grup zacisków na szynie montażowej TH35, co zwiększa czytelność rozkładu połączeń i ułatwia identyfikację obwodów. Wykonana z materiału izolacyjnego zapewnia dodatkową ochronę przed przypadkowym zwarciem między sąsiednimi zaciskami.

• Kompatybilność z WDK2.5: Zaprojektowana specjalnie do listew zaciskowych serii WDK2.5, gwarantuje pewne osadzenie i stabilne oddzielenie grup.
• Funkcja przegrody i ścianki końcowej: Może być stosowana zarówno jako zakończenie listwy (ścianka końcowa), jak i separator między różnymi potencjałami wewnątrz jednej listwy.
• Montaż na szynie TH35: Standardowy system mocowania zgodny z profilem 35 mm, umożliwiający szybką instalację i przebudowę rozdzielnic.
• Izolacja elektryczna: Materiał nieprzewodzący eliminuje ryzyko przypadkowego połączenia sąsiednich szyn zbiorczych lub przewodów podczas użytkowania.

Zgodność z Normami

Ścianka końcowa i przegroda WAP WDK2.5 BL spełnia wymagania europejskich norm dotyczących akcesoriów do listew zaciskowych oraz posiada deklarację zgodności CE. Produkt został zaprojektowany zgodnie z ogólnymi standardami bezpieczeństwa stosowanymi w aparaturze rozdzielczej i sterowniczej.

Zastosowanie

Akcesorium znajduje zastosowanie wszędzie tam, gdzie konieczne jest wyraźne oddzielenie obwodów w rozdzielnicach, szafach sterowniczych i puszkach przyłączeniowych.

• Zakończenie listwy zaciskowej – oznacza fizyczny koniec szyny montażowej oraz chroni skrajne zaciski przed uszkodzeniem mechanicznym.
• Separacja grup sygnałowych i zasilających – umożliwia oddzielenie obwodów sterowania niskonapięciowego (24 V DC) od obwodów siłowych (230 V AC) w jednej listwie.
• Porządkowanie instalacji w szafach sterowniczych – ułatwia identyfikację i konserwację poprzez wizualne rozdzielenie sekcji.
• Zabezpieczenie przed przypadkowym zwarciem – izoluje sąsiednie zaciski w miejscach, gdzie may wystąpić kontakt metalowych elementów.

Wskazówki Montażowe

Montaż ścianki końcowej i przegrody powinien być wykonany przez wykwalifikowanego elektryka z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Elementy należy osadzić na szynie TH35 (DIN) zgodnie z zaleceniami producenta – wcisnąć do oporu na szynę, aż do zablokowania w pozycji pionowej. Nie ma konieczności dokręcania – akcesorium utrzymuje się samoczynnie. Przekrój przewodów dobierany jest do konkretnych potrzeb instalacji; ścianka nie przewodzi prądu, więc nie podlega ograniczeniom obciążeniowym.

FAQ

• Czy ścianka końcowa WAP WDK2.5 BL pasuje do innych serii listew zaciskowych? Została zaprojektowana wyłącznie do złączek serii WDK2.5. Dla innych serii (np. WDU, SAK) należy stosować dedykowane akcesoria.
• Czy można ją używać jako przegrody między potencjałami 400 V? Tak, materiał izolacyjny wytrzymuje typowe napięcia sieciowe 400 V AC stosowane w instalacjach przemysłowych. Należy jednak zawsze uwzględnić inne wymagania (np. odległości izolacyjne) zgodnie z normami.
• Czy ścianka końcowa ma oznaczenie kolorystyczne (BL – niebieski)? Tak, kolor niebieski ułatwia identyfikację wizualną – często stosowany w obwodach sterowania lub sygnalizacji. W razie potrzeby można zastosować inne kolory z tej serii.
