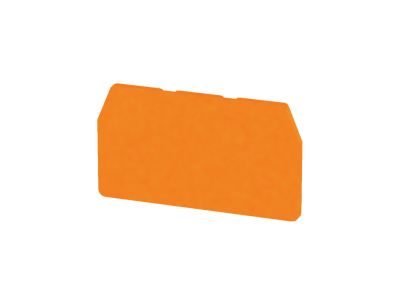

Ścianka końcowa i przegroda do złączek, pomarańczowa ZAP/TW ZDU1.5/2AN OR | 1776050000 Weidmuller

Opis i Kluczowe Cechy

Pomarańczowa ścianka końcowa i przegroda oznaczona symbolem 1776050000 (ZAP/TW ZDU1.5/2AN OR) to akcesorium przeznaczone do montażu w złączkach serii ZDU1.5/2AN. Dzięki zastosowaniu materiału izolacyjnego zapewnia fizyczne oddzielenie sąsiednich grup złączek, co ułatwia identyfikację torów prądowych i podnosi poziom bezpieczeństwa podczas prac serwisowych.

• Przeznaczenie: Ścianka końcowa zamyka kanał złączek od strony czołowej, a przegroda wewnętrzna separuje poszczególne grupy obwodów – minimalizuje ryzyko przypadkowego zwarcia i ułatwia prowadzenie przewodów.
• Kolor pomarańczowy: Wyraźnie oznacza wyróżnione grupy (np. obwody sterownicze, zasilanie awaryjne), co przyspiesza diagnostykę i konserwację instalacji.
• Dedykowany system ZDU1.5/2AN: Gwarantuje mechaniczne dopasowanie i pewny montaż na szynie TH35 bez dodatkowych narzędzi.
• Materiał izolacyjny: Skutecznie separuje potencjały elektryczne między strefami, zwiększając bezpieczeństwo obsługi w rozdzielnicach.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm bezpieczeństwa dla akcesoriów elektroinstalacyjnych i posiada certyfikację CE. Jego konstrukcja opiera się na standardowych wymiarach szyny DIN TH35, co zapewnia kompatybilność z szeroką gamą osprzętu modułowego.

Zastosowanie

Ścianka końcowa i przegroda pomarańczowa znajduje zastosowanie wszędzie tam, gdzie konieczne jest wyraźne oddzielenie grup złączek w instalacjach elektrycznych i automatyce przemysłowej.

• Separacja obwodów sterowniczych od siłowych w rozdzielnicach – czytelne oznakowanie kolorem pomarańczowym.
• Zamykanie kanałów złączek w szafach sterowniczych i rozdzielczych – zapobiega przypadkowemu dotknięciu szyn pod napięciem.
• Organizacja przewodów w puszkach przyłączeniowych – porządkuje połączenia i ułatwia rozbudowę.
• Wydzielenie stref zasilania gwarantowanego (UPS) lub układów bezpieczeństwa – zgodnie z wymogami dokumentacji projektowej.

Wskazówki Montażowe

Montaż powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie. Elementy osadza się na szynie TH35 (DIN) bez potrzeby użycia narzędzi – ściankę końcową należy wsunąć w profil złączki od czoła, a przegrodę wewnętrzną umieścić pomiędzy grupami złączek. Nie wymaga dokręcania śrub. Należy upewnić się, że przegroda jest prawidłowo zablokowana, a przewody mają odpowiedni przekrój dla zastosowanych złączek (zgodnie z dokumentacją techniczną systemu ZDU1.5).

FAQ

• Czy ta ścianka końcowa pasuje do innych typów złączek? Została zaprojektowana wyłącznie dla złączek serii ZDU1.5/2AN. Dla innych modeli należy dobrać dedykowane akcesoria, aby zapewnić pewne mocowanie i izolację.
• Jaki jest stopień ochrony (IP) tego akcesorium? Producent nie podaje osobnego stopnia IP dla samej ścianki końcowej. Wbudowana w rozdzielnicę o odpowiednim IP zachowuje jej szczelność, ale nie stanowi samodzielnej osłony.
• Czy materiał izolacyjny jest odporny na podwyższoną temperaturę? Standardowe tworzywo stosowane w osprzęcie złączkowym wytrzymuje temperatury typowe dla rozdzielnic niskiego napięcia (do ok. 85°C). Nie są dostępne dane konkretnych wartości temperaturowych dla tego modelu – w razie szczególnych wymagań należy skonsultować się z producentem.
