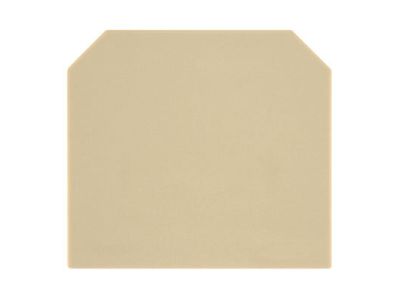

Ścianka końcowa i przegroda do złączek AP SAK 4-10, ciemnobeżowa | 0117960000 Weidmuller

Opis i Kluczowe Cechy

Ścianka końcowa i przegroda AP SAK 4-10 o numerze katalogowym 0117960000 to kluczowy element osprzętu elektroinstalacyjnego renomowanej marki Weidmüller. Produkt został zaprojektowany w celu zapewnienia najwyższego poziomu bezpieczeństwa poprzez skuteczną osłonę ostatniej złączki w rzędzie na szynie montażowej. Wykonana w charakterystycznym dla serii SAK kolorze ciemnobeżowym, ścianka idealnie komponuje się z dedykowanymi złączkami, tworząc estetyczną i spójną całość instalacji.

• Precyzyjne dopasowanie: Wymiary zewnętrzne płyty zamykającej są identyczne z wymiarami przyporządkowanego zacisku, co gwarantuje szczelne przyleganie i brak wystających krawędzi.
• Ochrona przed dotykiem: Zastosowanie ścianki końcowej eliminuje ryzyko przypadkowego kontaktu z częściami czynnymi pod napięciem na końcach listew zaciskowych.
• Wysoka jakość materiału: Tworzywo użyte do produkcji charakteryzuje się stabilnością termiczną oraz odpornością na starzenie, co jest kluczowe w szafach sterowniczych o dużym zagęszczeniu komponentów.

Zgodność z Normami

Produkt spełnia rygorystyczne standardy jakościowe stawiane akcesoriom do złączek szynowych. Konstrukcja ścianki AP SAK 4-10 wspiera zachowanie odpowiednich odstępów izolacyjnych oraz dróg upływu, co jest niezbędne do certyfikacji rozdzielnic zgodnie z normą PN-EN 60947-7-1. Dzięki zastosowaniu materiałów o wysokim indeksie odporności na prądy pełzające, element ten podnosi ogólny poziom bezpieczeństwa eksploatacyjnego całego układu elektrycznego.

Zastosowanie

Ścianka końcowa AP SAK 4-10 znajduje szerokie zastosowanie w profesjonalnych systemach rozdziału energii oraz automatyce przemysłowej. Jest dedykowana do współpracy ze złączkami serii SAK w zakresie rozmiarów od 4 do 10 mm². Jest to element niezbędny w każdej szafie rozdzielczej, gdzie listwy zaciskowe są montowane na szynach TS 32 lub TS 35. Wykorzystuje się ją wszędzie tam, gdzie wymagana jest separacja sekcji napięciowych lub estetyczne i bezpieczne zakończenie bloku złączek.

Wskazówki Montażowe

Montaż ścianki końcowej jest intuicyjny i nie wymaga specjalistycznych narzędzi, jednak powinien być przeprowadzony zgodnie z dobrą praktyką inżynierską:

• Pozycjonowanie: Ściankę należy przyłożyć do otwartej strony ostatniej złączki w szeregu.
• Stabilizacja: Aby zapewnić trwałość montażu i zapobiec przesuwaniu się elementów na szynie, płytę zamykającą należy docisnąć i zablokować za pomocą kątownika końcowego (trzymacza).
• Weryfikacja: Po zamontowaniu należy upewnić się, że ścianka ściśle przylega do korpusu złączki, nie pozostawiając szczelin, przez które mogłyby przedostać się zanieczyszczenia lub palce serwisanta.

FAQ

• Czy ścianka AP SAK 4-10 pasuje do złączek innych producentów? Produkt jest optymalizowany pod kątem geometrii złączek Weidmüller serii SAK. Użycie z produktami innych marek może nie gwarantować pełnej szczelności i ochrony IP.
• Czy ścianka jest wymagana na obu końcach listwy? Nie, ścianka końcowa jest montowana tylko z jednej strony – tam, gdzie złączka posiada otwarty profil izolacyjny.
• Z jakiego materiału wykonana jest ścianka? Jest to wysokiej jakości tworzywo izolacyjne, odporne na standardowe warunki pracy w rozdzielnicach elektrycznych.
