Ściana tylna BPZ-RP 1260x600mm (WxS), metalowa, BPZ-RP-600/12 Profi+ | 111292 Eaton

Alternatywny kod produktu: BPZ-RP-600/12

Opis i Kluczowe Cechy

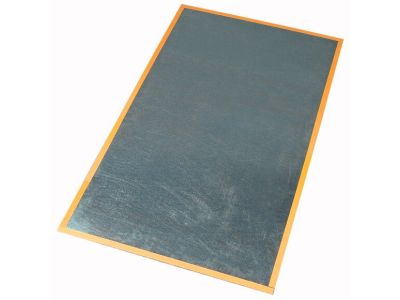

Ściana tylna BPZ-RP 1260x600mm (WxS) o symbolu 111292 to metalowy element konstrukcyjny przeznaczony do rozdzielnic natynkowych i podtynkowych serii Profi+. Zaprojektowana do pracy w rozdzielnicach o prądzie znamionowym do 630 A, zapewnia solidną podstawę dla aparatury modułowej i przyłączy. Wymiary 1260x600 mm umożliwiają budowę rozdzielnic o dużej pojemności, a metalowe wykonanie gwarantuje wytrzymałość mechaniczną i odpowiednią sztywność konstrukcji.

• Wymiary 1260x600 mm (WxS): Duża powierzchnia montażowa pozwalająca na instalację wielu aparatów modułowych oraz swobodne prowadzenie przewodów.
• Metalowe wykonanie: Odporność na odkształcenia i uszkodzenia mechaniczne, niezbędna w warunkach eksploatacyjnych.
• Przeznaczona do rozdzielnic do 630 A: Kompatybilność z rozdzielnicami o dużych obciążeniach prądowych, bez ryzyka przeciążenia elementów obudowy.
• Stopień ochrony IP30/IP54 (w zależności od obudowy): Możliwość zastosowania w suchych pomieszczeniach (IP30) lub w środowiskach o podwyższonej wilgotności i zapyleniu (IP54).
• Klasa ochronności I: Konstrukcja umożliwiająca niezawodne uziemienie, zapewniająca ochronę przed porażeniem elektrycznym.
• Możliwość łączenia rozdzielnic szeregowo i pionowo: Elastyczna konfiguracja systemu – łatwe rozbudowywanie instalacji o dodatkowe moduły.

Zgodność z Normami

Ściana tylna BPZ-RP jest integralną częścią systemu rozdzielnic Profi+, które spełniają wymogi obowiązujących norm europejskich i posiadają certyfikat CE. Produkt zaprojektowano zgodnie z standardami DIN dotyczącymi obudów elektrycznych, co gwarantuje bezpieczną eksploatację w instalacjach niskiego napięcia.

Zastosowanie

Ściana tylna BPZ-RP 1260x600mm znajduje zastosowanie w budowie oraz modernizacji rozdzielnic natynkowych i podtynkowych w obiektach przemysłowych, handlowych i użyteczności publicznej. Stanowi sztywną podstawę do montażu szyn TH35, aparatury modułowej oraz systemów sterowania.

• Konstrukcja rozdzielnic głównych i podrozdzielnic o prądzie znamionowym do 630 A.
• Łączenie kilku rozdzielnic w większe zespoły (szeregowo lub pionowo) w celu zwiększenia liczby pól aparatury.
• Modernizacja istniejących instalacji – wymiana lub dodanie tylnej ściany przy zmianie konfiguracji obudowy.
• Budowa rozdzielnic w strefach o podwyższonych wymaganiach ochronnych (IP54) – w połączeniu z odpowiednimi drzwiami i obudowami.

Wskazówki Montażowe

Montaż ściany tylnej może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłączyć napięcie. Element przeznaczony jest do montażu w obudowie rozdzielnicy na szynie TH35 lub bezpośrednio do konstrukcji nośnej. Należy stosować momenty dokręcania śrub zgodnie z dokumentacją producenta oraz przewody o przekroju dostosowanym do prądu znamionowego instalacji. Zapewnić prawidłowe połączenie uziemiające – klasa ochronności I wymaga skutecznego uziemienia obudowy. Przy łączeniu rozdzielnic stosować oryginalne elementy łączące serii Profi+.

FAQ

• Z jakiego materiału wykonana jest ściana tylna? Ściana tylna BPZ-RP wykonana jest z metalu (stal malowana proszkowo), co zapewnia wysoką wytrzymałość mechaniczną i odporność na korozję.
• Jaki stopień ochrony uzyskam po zamontowaniu tej ściany? Stopień ochrony całej rozdzielnicy zależy od użytych drzwi, pokryw i uszczelek. Ściana tylna umożliwia osiągnięcie IP30 w obudowie standardowej lub IP54 w systemie uszczelnionym – zgodnie z konfiguracją serii Profi+.
• Czy mogę łączyć ze sobą kilka takich ścian? Tak, system Profi+ umożliwia łączenie rozdzielnic zarówno szeregowo (w poziomie), jak i pionowo. Do tego celu należy stosować dedykowane zestawy łączące oraz zachować wytyczne producenta dotyczące maksymalnej liczby modułów.
