Rura giętka karbowana RKLGV 20/16 PVC UV 320N (25m) | 05.110 Elektroplast Stróża

Opis i Kluczowe Cechy

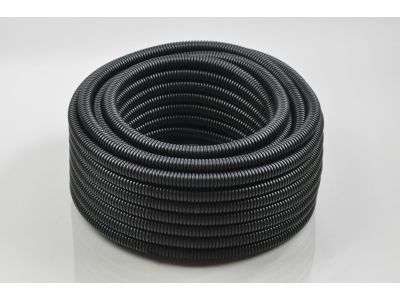

Rura giętka karbowana RKLGV 20/16 PVC UV (symbol 05.110) to elastyczne zabezpieczenie przewodów izolowanych i kabli w instalacjach elektrycznych. Wykonana z modyfikowanego PVC, nie rozprzestrzenia płomienia, a wytrzymałość na ściskanie 320 N gwarantuje odporność na obciążenia mechaniczne podczas montażu i eksploatacji. Średnica zewnętrzna 20 mm / wewnętrzna 16 mm umożliwia prowadzenie wiązek przewodów o typowych przekrojach. Długość odcinka 25 m ułatwia realizację ciągłych tras bez zbędnych łączeń.

• Wytrzymałość na ściskanie 320 N: zapewnia odporność na nacisk podczas zalewania betonem lub układania w bruzdach, minimalizując ryzyko uszkodzenia izolacji kabli.
• Średnica zewn. 20 mm / wewn. 16 mm: optymalny prześwit do prowadzenia pojedynczych przewodów 1,5–6 mm² lub kilku cieńszych żył, zachowując wymagane promienie gięcia.
• Materiał PVC modyfikowany (nie rozprzestrzenia płomienia): zwiększa bezpieczeństwo pożarowe w strefach o podwyższonym ryzyku – strychy, poddasza, budynki drewniane.
• Karbowana powierzchnia: zapewnia wysoką elastyczność przy jednoczesnej stabilności kształtu, ułatwia układanie w trudno dostępnych miejscach i na łukach.
• Odporność na promieniowanie UV (wg opisu e-commerce – nie dotyczy; należy pamiętać o ochronie przed bezpośrednim nasłonecznieniem): rura przeznaczona do stosowania pod tynkiem lub w osłonach – w ekspozycji zewnętrznej wymaga dodatkowego zabezpieczenia.

Zgodność z Normami

Rura RKLGV PVC UV została zaprojektowana zgodnie z obowiązującymi normami europejskimi dla systemów rur instalacyjnych. Posiada certyfikat CE, potwierdzający zgodność z wymaganiami dyrektyw niskonapięciowej i budowlanej. Materiał nie rozprzestrzenia płomienia, co spełnia kryteria klasyfikacji palności dla instalacji w budynkach.

Zastosowanie

Rura giętka karbowana znajduje zastosowanie wszędzie tam, gdzie niezbędna jest mechaniczna ochrona przewodów przy jednoczesnym zachowaniu elastyczności montażu.

• Ochrona i prowadzenie kabli w budownictwie suchym – ściany i sufity z płyt gipsowo-kartonowych, poddasza, konstrukcje drewniane.
• Instalacje układane w bruzdach pod tynkiem – zarówno wewnątrz, jak i na zewnątrz budynków (pod warunkiem całkowitego zakrycia tynkiem).
• Trasy kablowe w miejscach o podwyższonym zagrożeniu pożarowym – strefy łatwopalne wymagające materiałów nie rozprzestrzeniających płomienia.
• Prowadzenie przewodów w instalacjach tymczasowych i stałych, gdzie wymagana jest szybka zmiana lub rozbudowa trasy – elastyczność rury ułatwia demontaż i ponowne ułożenie.

Wskazówki Montażowe

Montaż rury giętej karbowanej powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad dobrej praktyki instalacyjnej. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Rurę prowadzić po szynie TH35 (DIN) lub mocować za pomocą uchwytów z zachowaniem minimalnego promienia gięcia zgodnego z dokumentacją producenta. Przy łączeniu odcinków stosować złączki i kolanka przeznaczone do rur karbowanych PVC. Zaleca się dobór przekroju przewodów do obciążenia prądowego oraz zapewnienie luzu umożliwiającego wyjęcie przewodu w razie potrzeby. W przypadku prowadzenia na zewnątrz pod tynkiem upewnić się, że bruzda jest szczelnie wypełniona, aby chronić rurę przed bezpośrednim promieniowaniem UV.

FAQ

• Czy rura RKLGV może być stosowana na zewnątrz budynków? Zgodnie z danymi producenta rura przeznaczona jest do instalacji prowadzonych na zewnątrz pod warunkiem ułożenia w bruzdzie pod tynkiem. Bezpośrednia ekspozycja na promieniowanie UV jest niedopuszczalna – materiał PVC UV w tej wersji nie jest odporny na UV.
• Jakie średnice przewodów można prowadzić w rurze 20/16? Wewnętrzna średnica 16 mm umożliwia prowadzenie pojedynczych przewodów o przekroju do 6 mm² (np. YDY 3×2,5) lub kilku cieńszych żył z zachowaniem współczynnika wypełnienia ≤ 40%.
• Czy rura nadaje się do montażu w betonie? Tak, wytrzymałość na ściskanie 320 N zapewnia odporność na nacisk świeżego betonu. Należy jednak pamiętać o dokładnym uszczelnieniu końcówek przed zalaniem, aby uniknąć dostania się mieszanki do wnętrza rury.
