Rura giętka karbowana 52/44 PVC/25m/750N (25m) | 05.53 Elektroplast Stróża

Opis i Kluczowe Cechy

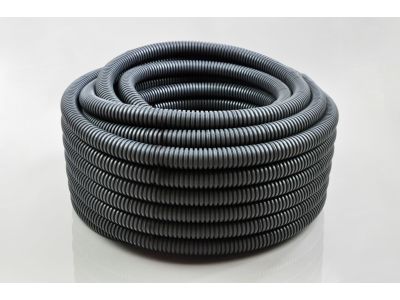

Rura giętka karbowana PVC oznaczona symbolem maj-53 to element instalacyjny przeznaczony do ochrony i prowadzenia przewodów izolowanych oraz kabli. Wykonana z modyfikowanego PVC charakteryzuje się średnicą zewnętrzną 52 mm i wewnętrzną 44 mm, co pozwala na prowadzenie wiązek przewodów. Długość odcinka 25 m oraz wysoka wytrzymałość na zgniatanie 750 N zapewniają bezpieczną eksploatację w trudnych warunkach budowlanych.

• Wytrzymałość na zgniatanie 750 N: Odporność na obciążenia mechaniczne podczas zalewania betonem wibrowanym – eliminuje ryzyko uszkodzenia przewodów w stropach i szalunkach.
• Średnica wewnętrzna 44 mm: Umożliwia prowadzenie wielu przewodów jednocześnie, upraszczając rozprowadzenie instalacji w budynkach.
• Materiał PVC modyfikowany: Trwałość i odporność na warunki atmosferyczne – rura nadaje się do stosowania w miejscach o podwyższonym zagrożeniu pożarowym (strychy, poddasza) oraz w bruzdach pod tynkiem na zewnątrz.
• Długość odcinka 25 m: Minimalizuje liczbę połączeń na trasie, co przyspiesza montaż i zwiększa szczelność instalacji.
• Budowa karbowana: Elastyczność ułatwiająca układanie rury w trudno dostępnych miejscach oraz w łukach bez ryzyka załamania.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dla rur instalacyjnych stosowanych w ochronie przewodów elektrycznych. Oznaczony certyfikatem CE potwierdzającym zgodność z obowiązującymi dyrektywami. Przeznaczony do stosowania w instalacjach wewnątrz i na zewnątrz budynków (w bruzdach pod tynkiem).

Zastosowanie

Rura giętka karbowana RKSG znajduje zastosowanie w instalacjach elektrycznych wymagających dodatkowej ochrony mechanicznej oraz w miejscach narażonych na działanie wilgoci i czynników atmosferycznych. Najczęściej wykorzystywana w budownictwie na mokro.

• Prowadzenie przewodów w szalunkach i stropach zalewanych betonem wibrowanym – ochrona przed zgnieceniem i uszkodzeniami podczas betonowania.
• Instalacje na strychach i poddaszach o podwyższonym zagrożeniu pożarowym – materiał PVC opóźnia rozprzestrzenianie ognia.
• Układanie przewodów w bruzdach pod tynkiem na zewnątrz budynków – odporność na UV i zmienne warunki atmosferyczne.
• Ochrona kabli w przejściach przez ściany i stropy – dodatkowe zabezpieczenie przed uszkodzeniami mechanicznymi.

Wskazówki Montażowe

Montaż rury powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z projektem instalacji elektrycznej. Rurę układać na szynach lub w bruzdach, unikając ostrych krawędzi i miejsc narażonych na przeciążenia mechaniczne. Przed zalaniem betonem sprawdzić ciągłość i szczelność połączeń. W przypadku łączenia odcinków stosować odpowiednie złączki i zaciśnięcia. Przed przystąpieniem do jakichkolwiek prac bezwzględnie odłączyć napięcie w obwodzie. Maksymalna siła zgniatania 750 N nie może być przekroczona – stosować się do zaleceń producenta dotyczących promieni gięcia i podpór.

FAQ

• Czy rura wytrzymuje zalewanie betonem wibrowanym? Tak, dzięki wytrzymałości na zgniatanie 750 N rura nie ulega zgnieceniu podczas wibrowania betonu, co chroni przewody przed uszkodzeniem. Należy jednak upewnić się, że obciążenie nie przekracza podanej wartości.
• Jaką maksymalną średnicę przewodów można prowadzić wewnątrz? Średnica wewnętrzna wynosi 44 mm, co pozwala na prowadzenie wiązki przewodów o łącznym przekroju dostosowanym do norm instalacyjnych. Dokładne wypełnienie rury należy obliczyć zgodnie z obowiązującymi przepisami (np. maksymalne wypełnienie 40% dla kabli jednożyłowych).
• Czy rura nadaje się do stosowania na zewnątrz budynków? Tak, modyfikowany PVC jest odporny na warunki atmosferyczne, ale instalacja musi być prowadzona w bruzdach pod tynkiem – rura nie jest przeznaczona do bezpośredniego narażenia na promieniowanie UV bez osłony.
