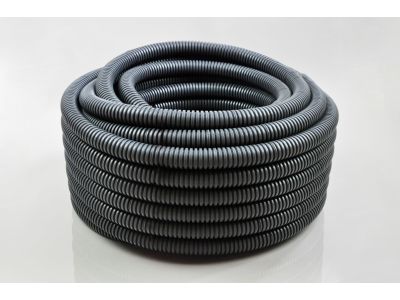

Rura giętka karbowana 20/14.5PVC/PIL/25M/750N (25m) | 05.64 Elektroplast Stróża

Opis i Kluczowe Cechy

Rura giętka karbowana RKSG (symbol maj-64) o średnicy zewnętrznej 20 mm i wewnętrznej 14,5 mm wykonana z modyfikowanego PVC. Wytrzymałość na zgniatanie 750 N zapewnia ochronę przewodów nawet w trudnych warunkach montażowych. Długość odcinka 25 m ułatwia prowadzenie instalacji na typowych trasach bez zbędnych łączeń.

• Średnica zewnętrzna 20 mm / wewnętrzna 14,5 mm: umożliwia prowadzenie przewodów o przekroju do ok. 4×2,5 mm² (w zależności od konfiguracji) przy zachowaniu wymaganego promienia gięcia.
• Wytrzymałość na zgniatanie 750 N: gwarantuje odporność na obciążenia mechaniczne, szczególnie podczas zalewania betonem w stropach i szalunkach.
• Materiał: PVC modyfikowany: łączy elastyczność ułatwiającą układanie w ciasnych przestrzeniach z odpornością na starzenie i działanie czynników atmosferycznych.
• Długość 25 m w zwoju: wystarczająca na większość standardowych tras instalacyjnych, redukuje ilość złączek i czas montażu.
• Konstrukcja karbowana: zwiększa sztywność obwodową przy zachowaniu giętkości, ułatwia prowadzenie rury w pętlach i na zakrętach.

Zgodność z Normami

Rura spełnia wymagania europejskich norm bezpieczeństwa dla rur instalacyjnych (seria EN 61386). Posiada certyfikat CE potwierdzający zgodność z obowiązującymi dyrektywami. Produkt przeznaczony do stosowania w instalacjach niskiego napięcia zgodnie z przepisami krajowymi.

Zastosowanie

Rura RKSG przeznaczona jest do ochrony i prowadzenia przewodów izolowanych oraz kabli w instalacjach elektrycznych. Sprawdza się w miejscach o podwyższonym ryzyku mechanicznym i pożarowym.

• Ochrona przewodów w stropach betonowych i szalunkach (budownictwo na mokro) – wytrzymałość 750 N zapobiega zgnieceniu podczas wibrowania betonu.
• Prowadzenie instalacji na strychach i poddaszach – materiał PVC modyfikowany nie rozprzestrzenia płomienia, co zwiększa bezpieczeństwo pożarowe.
• Instalacje zewnętrzne w bruzdach pod tynkiem – rura zabezpiecza przewody przed wilgocią i uszkodzeniami mechanicznymi.
• Trasy kablowe w przestrzeniach technicznych, piwnicach i garażach – łatwe układanie w pętlach i na zakrętach bez użycia narzędzi.

Wskazówki Montażowe

Montaż powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie w obwodzie. Rurę układać na stabilnym podłożu, unikając ostrych krawędzi. Przy zalewaniu betonem należy zapewnić odpowiednie zamocowanie (np. uchwyty dystansowe) zapobiegające przemieszczaniu. Promień gięcia – zgodnie z dokumentacją producenta (typowa wartość dla rury 20 mm to min. 50 mm). Przekrój przewodów dobierać w zależności od prądu obciążenia i długości trasy. Po zakończeniu montażu sprawdzić ciągłość mechaniczną i drożność rury.

FAQ

• Czy rura nadaje się do stosowania na zewnątrz budynków? Tak, pod warunkiem prowadzenia instalacji w bruzdach pod tynkiem lub w osłonie przed bezpośrednim działaniem promieni UV. PVC modyfikowany jest odporny na warunki atmosferyczne, ale długotrwała ekspozycja na słońce może powodować degradację – należy stosować osłony.
• Jaka jest maksymalna temperatura pracy? Producent nie podaje konkretnej temperatury w danych, ale standardowe rury PVC pracują w zakresie od –25°C do +60°C. Do stosowania w podwyższonej temperaturze (np. przy kablach grzejnych) należy wybrać wariant o wyższej termoodporności.
• Czy można łączyć odcinki rury za pomocą złączek? Tak, dostępne są dedykowane złączki (proste, kolankowe) do systemu RKSG. Należy je montować zgodnie z instrukcją, zapewniając szczelne połączenie uniemożliwiające wnikanie wilgoci.
